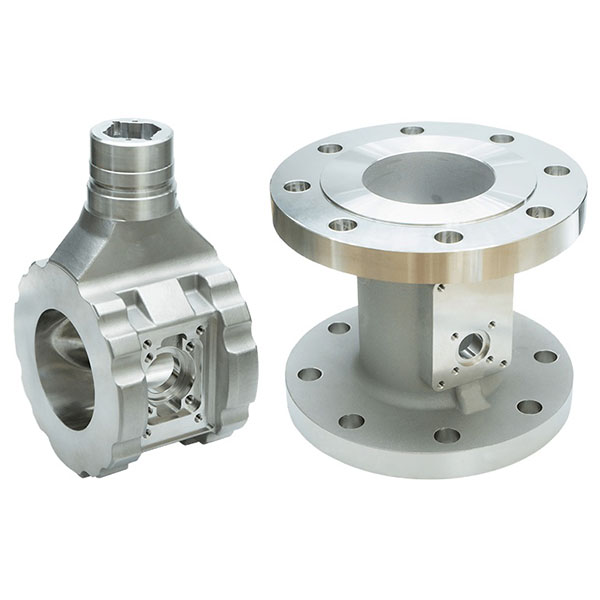

odliatky vírivých prietokomerov pre riadenie priemyselných procesov

Odliatky vírivých prietokomerov sú vhodné na validáciu prototypov, výrobu malých sérií a integrované dodávky spolu s následným presným obrábaním.

Kľúčové vlastnosti odliatkov vírivých prietokomerov:

1. Optimalizácia vnútorného prietokového poľa: Prísna kontrola meracej dutiny, tupého telesa (škrtiaceho prvku) a radiálnych rozmerov s cieľom zabezpečiť stabilitu a opakovatelnosť vírivého oddeľovania, čím sa zaručuje presnosť merania prietoku.
2. Vynikajúca tepelná a tlaková odolnosť: Hrúbka steny a materiál sú navrhnuté podľa prevádzkových podmienok, aby bola zabezpečená dlhodobá stabilná prevádzka v prostredí s parou, vysokou teplotou alebo vysokým tlakom.
3. Odolnosť proti korózii a opotrebeniu: Možnosti zahŕňajú nehrdzavejúcu oceľ, tvárnu (nodulárnu) liatinu, zliatiny medi atď. alebo povrchové antikorózne úpravy na spracovanie chemických látok, morskej vody a abrazívnych médií.
4. Ľahká inštalácia a pripojenie: Príprava prírubových plôch, otvorov pre polohovacie kolíky, otvorov so závitom a tesniacich drážok na uľahčenie rýchlej inštalácie na mieste, tesnenia a pripojenia prístrojov.
5. Ľahká povrchová úprava a obrábanie: Po odliatí môžu byť prírubové plochy frézované do roviny, otvory obrábané a vnútorné dutiny leštené do zrkadlového lesku alebo brúsené, aby sa znížila potreba úprav na mieste.
6. Prispôsobiteľné: Podpora prispôsobenia na základe výkresov zákazníka alebo 3D modelov, ponuka jadrových skríň, jadrových konštrukcií a lokalizovaných konštrukcií výstužných rebier na splnenie špeciálnych požiadaviek na zaťaženie alebo rozhranie potrubia.

Materiály a procesy:

Podporujeme rôzne kovové materiály, vrátane nehrdzavejúcej ocele (304, 316, 316L), tvárnej (nodulárnej) liatiny, šedej liatiny, zliatin medi a zliatin hliníka. Bežné procesy zahŕňajú liatie do piesku, presné (investičné) liatie a nízkotlakové liatie v kombinácii s potrebnými tepelnými úpravami (starnutie, žíhanie) a operáciami na odstránenie napätia, aby sa zabezpečila rozmerová stabilita a mechanické vlastnosti pre dlhodobú prevádzku.

Presnosť a kvalita povrchu:

1. Rozmerové a geometrické tolerancie: Rovinnosť príruby, súosovosť a tolerancie polohy otvorov je možné kontrolovať podľa požiadaviek výkresu; kritické meracie dutiny a rozhrania prírub môžu dosiahnuť vysokú presnosť.
2. Kvalita povrchu vnútorných dutín: Nízku drsnosť povrchu je možné dosiahnuť výberom formovacieho piesku, leštením formy alebo následným obrábaním (brúsením, leštením), aby sa znížila turbulencia a chyba merania.
3. Úprava tesniacej plochy: Tesniace plochy prírub môžu byť vyrobené ako RTJ, ploché alebo vyvýšené s rôznymi požiadavkami na presnosť obrábania a drsnosť, aby podporovali rôzne typy tesnenia.

Typické scenáre použitia:

Odliatky vírivých prietokomerov sa široko používajú v oblasti riadenia priemyselných procesov, ako sú vykurovacie a parné systémy, dodávky vody a čistenie odpadových vôd, chemické a petrochemické procesy, prepravu ropy a plynu, systémy HVAC, výrobu energie a kotlové systémy, všade tam, kde je potrebné spoľahlivé meranie prietoku a odolné konštrukcie.
