Dvojité vstrekovanie plášťov elektrického náradia OEM

Proces dvojitého vstrekovania umožňuje dosiahnuť dvojfarebný vzhľad alebo kombináciu funkčných materiálov (napríklad integráciu tvrdej škrupiny a mäkkých dotykových bodov), čím sa výrazne zlepšuje pocit z produktu, odolnosť proti pošmyknutiu, tesnosť a efektívnosť montáže. Bežne sa používa na puzdrá a úchopové komponenty ručného elektrického náradia, ako sú elektrické vŕtačky, píly a rázové kľúče.

Princíp procesu dvojitého vstrekovania:

Dvojité vstrekovanie vstrekuje rôzne materiály alebo plasty rôznych farieb do rôznych oblastí tej istej časti v dvoch nezávislých krokoch vstrekovania (alebo pomocou systému dvoch paralelných foriem). V prvom kroku sa vstrekuje substrát (zvyčajne štrukturálne pevný tuhý plast) a umiestňuje sa do formy; následne forma používa rotačné, prepínacie alebo prenosové mechanizmy na umiestnenie obrobku pre druhé vstrekovanie, kde sa vstrekuje druhý materiál (napríklad mäkký TPE/TPU) na dosiahnutie pretvarovania, zapuzdrenia alebo lepenia. Kľúčovými faktormi sú presnosť umiestnenia dvoch vstrekovaní, dizajn spojovacej línie/rozhrania a kompatibilita medzi materiálmi.

Požiadavky na formu a vybavenie:

1. Konštrukcia formy: Musí poskytovať možnosť dvojitého vstrekovania alebo dvojstupňový mechanizmus polohovania vstrekovania (rotačná forma, lineárna transferová forma alebo indexová forma); dutiny formy, deliace línie a polohovanie transferu musia byť presné a konštrukcia musí zohľadňovať vyberanie z formy, chladenie a sekundárne vstrekovacie kanály.
2. Vtoky a vtokové kanály: Rozumne vyberte typy a umiestnenie vtokov a v prípade potreby použite systém horúcich vtokov, aby ste zabezpečili dobrý tok a konzistentný vzhľad pri druhom vstrekovaní.
3. Chladenie a regulácia teploty: Aby sa zabezpečila konzistentnosť a rozmerová stabilita medzi dvoma vstrekovaniami, musia byť chladiace okruhy presne navrhnuté a musí byť k dispozícii stabilné zariadenie na reguláciu teploty formy.
4. Požiadavky na vstrekovacie lisy: Používajte špecializované vstrekovacie lisy s podávaním dvoch materiálov alebo dvojfarebným/dvojstupňovým ovládaním (alebo dva prepojené stroje) a zabezpečte vysokú presnosť prenosu formy a ovládania polohovania.

Průběh procesu a klíčové parametry:

1. Príprava formy a prvé vstrekovanie: Vyčistite dutinu, vstreknite prvý materiál a regulujte rýchlosť vstrekovania, udržujte tlak a chladenie, aby ste zabezpečili rozmerovú a povrchovú kvalitu.
2. Prenos a polohovanie: Použite rotačné alebo prenosové mechanizmy na polohovanie vstrekovanej časti pre druhý výstrel, čím zabezpečíte presnosť polohovania a upínací tlak.
3. Druhý výstrel: Vstreknite druhý materiál, primerane kontrolujte teplotu taveniny, rýchlosť vstrekovania a udržovací tlak, aby sa vytvorilo dobré spojenie a úplné zapuzdrenie so substrátom na rozhraní.
4. Chladenie a vyberanie z formy: Nastavte čas chladenia podľa vlastností materiálu, aby sa zabránilo deformácii alebo delaminácii rozhrania spôsobenému vnútorným napätím.
5. Dodatočné spracovanie a kontrola: Odstráňte ostré hrany, orežte alebo vykonajte sekundárne operácie a skontrolujte spojenie rozhrania, vzhľad a rozmery.

Kľúčové parametre: rýchlosť vstrekovania, tlak vstrekovania, doba udržania, teplota formy, teplota taveniny, presnosť prenosu/polohovania a doba chladenia.

Výhody a úvahy:

1. Výhody: Dosahuje integrovaný vzhľad a funkčnú kombináciu, zlepšuje efektívnosť montáže, znižuje náklady na sekundárnu montáž a zvyšuje ergonómiu a pohodlie pri uchopení.
2. Úvahy: Kompatibilita materiálov, konštrukcia rozhrania, presnosť prenosu/polohovania a chladenie formy majú významný vplyv na výťažnosť; pri veľkosériovej výrobe je potrebné zvážiť kompromisy medzi systémami horúcich vtokov, investíciami do foriem a nákladmi na údržbu.

Typické použitie dvojitého vstrekovania:

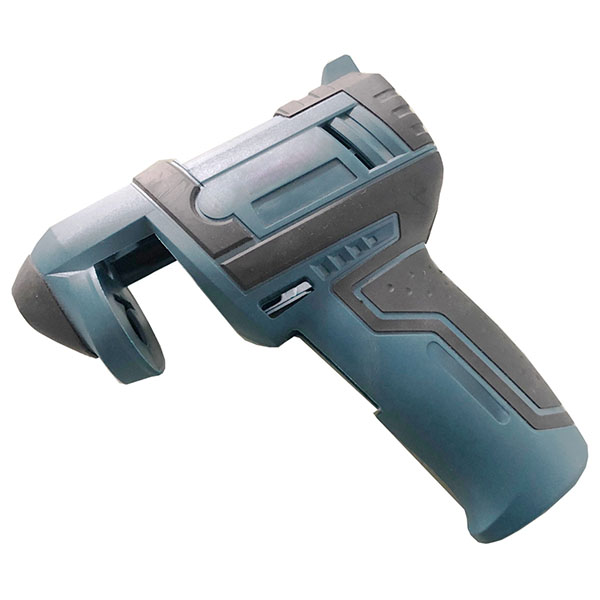

1. Puzdrá a rukoväte elektrického náradia: tvrdé škrupinové konštrukcie kombinované s mäkkými rukoväťami alebo mäkkými dotykovými bodmi.
2. Spínače a tlačidlá: integrované vstrekovanie tuhých konštrukcií s mäkkými ovládacími plochami.
3. Iné ručné zariadenia: puzdrá, ktoré vyžadujú odolnosť aj pohodlné uchopenie.
