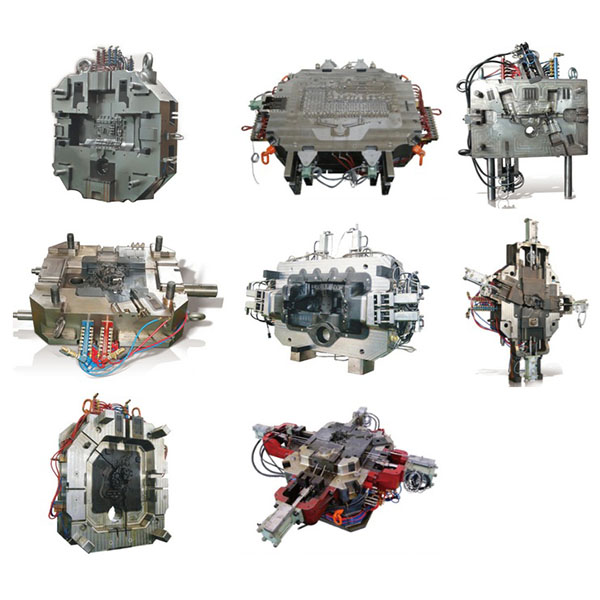

presná forma na tlakové liatie pre ťažké prevodovky

Presná forma na tlakové liatie, optimalizáciou vtokového systému, chladiacich okruhov a procesov obrábania dutín, umožňuje dosiahnuť odliatky s prísnymi rozmerovými toleranciami, vysokou opakovatelnosťou, dobrým povrchovým spracovaním a stabilnými mechanickými vlastnosťami. Je vhodná na výrobu kritických komponentov v automobilovom, elektronickom, spotrebnom a priemyselnom sektore.

Materiály foriem a povrchové úpravy pre presné formy na tlakové liatie:

1. Bežné materiály foriem: Vyberajú sa vysokoteplotne odolné a vysokoteplotne únavovzdorné ocele na formy a podľa zliatiny odliatku a výrobnej kadencie sa vykonávajú cielené tepelné úpravy (napr. kalenie a popúšťanie) s cieľom zlepšiť odolnosť a tepelnú únavovzdornosť.
2. Posilnenie povrchu: Na povrchy dutín sa aplikujú úpravy, ako je nitridácia, tvrdé chrómovanie, PVD povlaky alebo iné povrchové úpravy, aby sa znížilo lepenie, zvýšila odolnosť proti opotrebeniu a predĺžila životnosť formy.
3. Tesnenie a ochrana proti korózii: Na chladiace kanály, tesniace povrchy a armatúry sa aplikujú úpravy na ochranu proti korózii a presné uloženie, aby sa zabezpečil dlhodobý stabilný prevádzka vstrekovacích, chladiacich, tlakových a vákuových systémov.

Kľúčové body konštrukcie a dizajnu:

1. Konštrukcia dutín a deliacich plôch: Optimalizujte umiestnenie deliacich plôch, odvzdušňovacích otvorov a zaoblení podľa geometrie dielov a montážnych požiadaviek, aby ste dosiahli rovnováhu medzi plnením, odvzdušňovaním a následnými obrábacími operáciami.
2. Systém vtokov a vtokových kanálov: Navrhnite vhodné vtoky, vtokové kanály a opatrenia na kontrolu studenej uzávery, aby ste optimalizovali rytmus liatia a rýchlosť toku, čím znížite riziko poréznosti, studenej uzávery a koncentrácie napätia.
3. Usporiadanie chladiaceho systému: Usporiadajte rovnomerné cirkulačné chladiace kanály alebo lokálne chladiace okruhy, aby ste zabezpečili kontrolovateľnú teplotu dutiny, skrátili čas tuhnutia a znížili teplotnú deformáciu a rozmerovú odchýlku.
4. Odvetranie a vákuový systém: Navrhnite účinné odvetrávacie drážky alebo vákuové rozhrania na kľúčových miestach a použite vákuové odsávanie alebo online odvetrávacie zariadenia na zníženie množstva zachyteného vzduchu a zlepšenie hustoty odliatku.
5. Vysúvacie a demontážne mechanizmy: Navrhnite robustné vysúvacie systémy, posúvače alebo deliace mechanizmy prispôsobené štruktúre dielu, aby ste zabezpečili hladkú demontáž bez poškodenia presnosti povrchu.
6. Prípustné odchýlky pri obrábaní a polohovacie referenčné body: Vyhrajte si primerané prípustné odchýlky pri obrábaní pre následné presné obrábanie kritických styčných plôch a navrhnite jasné polohovacie referenčné body a upínacie konštrukcie, aby ste zabezpečili konečný výťažok dielov.

Skúšobné liatie a validácia procesu:

1. Skúšobný prvý výrobok: Vykonajte skúšky prvého výrobku, aby ste overili krivky liatia a chladenia, účinnosť odvzdušňovania a vákua, správanie pri vyberaní z formy a zaznamenajte kľúčové parametre, ako sú teplota, tlak, rýchlosť plnenia a rýchlosť chladenia.
2. Analýza chýb a optimalizácia: V prípade chýb zistených na vzorkách (ako napríklad pórovitosť, zmrštenie, studené uzávery alebo deformácie) upravte parametre procesu liatia, rozloženie odvzdušňovania alebo stratégiu chladenia a podľa potreby upravte dutinu, aby sa chyby odstránili.
3. Zamknutie procesu: Po úspešnom skúšobnom liatí vygenerujte kompletný dokument s parametrami procesu (krivky liatia, teplota formy, rýchlosti chladenia, parametre vákua atď.), aby ste uľahčili následnú stabilnú hromadnú výrobu a kontrolu kvality.

Typické oblasti použitia presných foriem na tlakové liatie:

1. Komponenty pohonného ústrojenstva a prevodovky automobilov (napr. skrine, konzoly atď.).
2. Konštrukčné a tepelné diely pre elektronické a komunikačné zariadenia.
3. Puzdrá pre domáce spotrebiče a konštrukčné časti pre priemyselné zariadenia.
4. Funkčné diely, ktoré vyžadujú vysokú presnosť, stabilné rozmery a vynikajúcu kvalitu povrchu.
