viacstanicová lisovacia matrica pre vysoký objem výroby

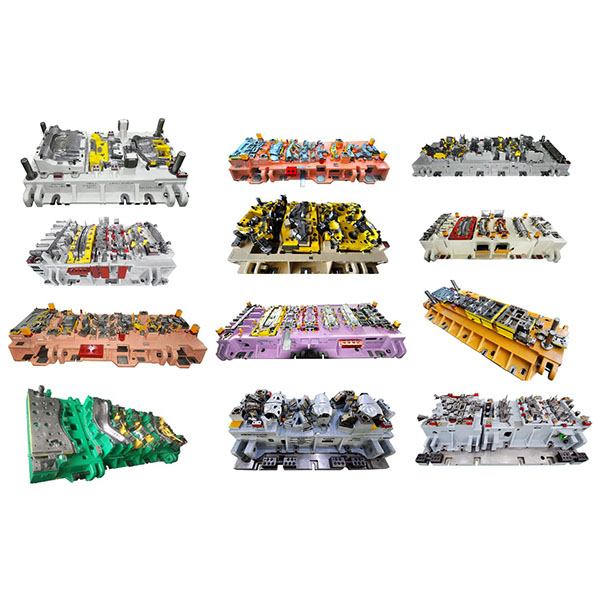

Viacstanicová lisovacia forma je systém foriem, v ktorom je v rámci jedného rámu formy umiestnených viacero nezávislých spracovateľských staníc a diely sa medzi jednotlivými zdvihmi prenášajú z jednej stanice na druhú pomocou prenosových mechanizmov, aby sa postupne formovali.

Popis

Viacstanicová lisovacia matrica kombinuje procesnú flexibilitu transferového tvárnenia so schopnosťou paralelného spracovania na viacerých staniciach, vďaka čomu je vhodná na výrobu veľkých alebo stredne hrubých kovových dielov, ktoré vyžadujú viacero zložitých krokov tvárnenia, otáčanie/rotáciu alebo viacstranné spracovanie.

Kľúčové vlastnosti a výhody viaczónovej lisovacej formy:

  1. Flexibilita procesu: Každá stanica môže byť nezávisle nakonfigurovaná na formovanie, vŕtanie, ohýbanie, otáčanie/rotáciu alebo montážne operácie, čo uľahčuje komplexné geometrie a viacstranné spracovanie.
  2. Zlepšená výťažnosť: Nezávislé stanice umožňujú optimalizáciu podmienok formovania, čím sa znižujú koncentrované deformačné napätia a zvyšuje sa miera úspešnosti hotových dielov.
  3. Škálovateľná kapacita: Na každej stanici je možné použiť konštrukciu s paralelnými dutinami alebo usporiadanie s paralelnými stanicami, aby sa vyvážila výrobná kapacita a požiadavky procesu.
  4. Automatizovateľnosť: V kombinácii s robotmi alebo prenosovými mechanizmami je možné dosiahnuť automatické podávanie, indexovanie/prenos, vyhadzovanie a stohovanie, čím sa znižujú náklady na pracovnú silu.
  5. Vhodné pre veľké diely a hlboké ťahanie: V porovnaní s postupovými lisovacími nástrojmi sú transferové lisovacie nástroje vhodnejšie pre stabilné spracovanie hlboko ťahaných, veľkých alebo viac smerovo tvarovaných dielov.

Príklady použitia viaczónových transferových lisovacích foriem:

  1. Konštrukčné diely automobilov, kryty svietidiel, diely podvozkov a tepelné štíty, ktoré vyžadujú viacero zložitých krokov formovania alebo hlboké ťahanie.
  2. Diely vyžadujúce medzipreklápanie/otáčanie, lokálne upínanie alebo montáž/zváranie vo forme.
  3. Obrábané kusy s veľkými rozmermi jedného dielu alebo diely, pre ktoré je podávanie pásu v postupovej lisovacej forme nepraktické.

Hlavné rysy konštrukcie a procesné hľadiská:

  1. Prenos a polohovanie: Prenosové mechanizmy (uchopovače, tlačné tyče, roboty alebo otočné stoly) musia zabezpečiť vysokú presnosť polohovania, aby sa zabránilo kumulatívnym chybám. Polohovacie kolíky a upínacie systémy musia zaručiť opakované polohovanie vo všetkých staniciach.
  2. Vyváženie síl: Konštrukcia formy musí zabezpečiť tuhosť, primerane rozložiť sily medzi stanicami a obsahovať jednotný vyhadzovací systém, aby sa zabránilo deformácii alebo zaseknutiu dielov.
  3. Usporiadanie staníc: Stanice usporiadajte podľa náročnosti procesu a priestorových požiadaviek; v prípade potreby použite modulárne alebo vymeniteľné dosky dutín, aby sa uľahčila údržba a rekonfigurácia.
  4. Rezné hrany a kontrola voľného priestoru: Konzistentnosť rezacích hrán medzi stanicami priamo ovplyvňuje rozmerovú stabilitu a kvalitu hrán; je potrebná prísna kontrola výrobných a montážnych tolerancií.
  5. Odstraňovanie triesok a mazanie: Pre veľké telá foriem navrhnite efektívne kanály na odstraňovanie triesok a mazanie, aby sa predĺžila životnosť rezných hrán a zabezpečila stabilita výroby.
