vložkové formy na pretváranie odolných kovových dielov

Formy na vkladanie výstuh umožňujú presné umiestnenie a spoľahlivé upevnenie výstuh, ako aj vynikajúce plastové zapuzdrenie kovových povrchov. Spĺňajú požiadavky na pevnosť, odolnosť proti korózii a veľkovýrobu v automobilovom priemysle, pri výrobe domácich spotrebičov, elektroniky, hardvéru a v ďalších odvetviach.

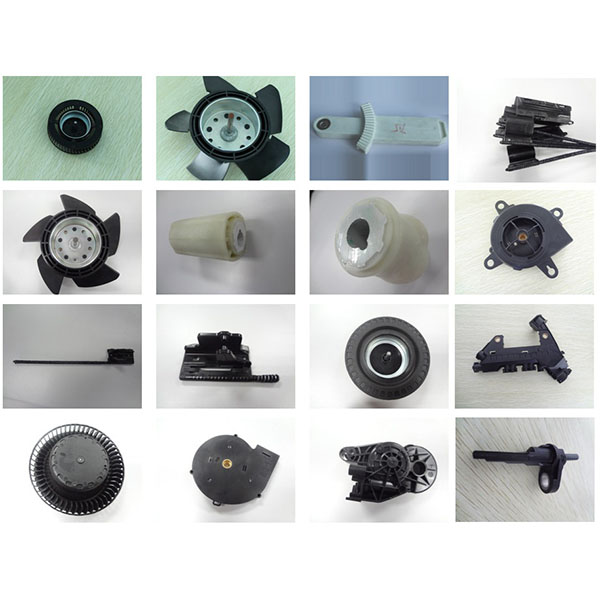

Použiteľné typy dielov:

1. Závitové vložky, kovové puzdrá a nitované vložky: používajú sa na zabezpečenie spoľahlivých závitových spojov alebo vysokopevnostných upevňovacích bodov.
2. Pouzdra a ložiskové puzdrá: plastové alebo plastové diely, ktoré v kombinácii s kovovými komponentmi ponúkajú nízke trenie a odolnosť proti opotrebeniu.
3. Sponky a rýchlo montovateľné diely: jednodielne alebo kompozitné diely navrhnuté pre rýchlu montáž a spoľahlivé umiestnenie.
4. Koncové uzávery, kryty a tesnenia: koncové komponenty, ktoré vyvažujú požiadavky na tesnenie, vodotesnosť a konštrukčnú pevnosť.
5. Kompozitné konštrukčné diely: integrované kovovo-plastové komponenty (vstrekovanie vložiek) a dvojfarebné/dvojité vstrekované diely (2K, 2-shot).

Bežné materiály a vlastnosti:

1. Plastové substráty: PA6, PA66, POM, PBT, PC, ABS atď., ktoré vyvažujú pevnosť, odolnosť proti opotrebeniu a rozmerovú stabilitu.
2. Elastomérne materiály: TPE a TPU pre mäkké pretváranie, tesnenie alebo redukciu vibrácií/hluku.
3. Kovové vložky: nerezová oceľ, mosadz, pozinkovaná oceľ alebo zliatiny hliníka poskytujúce závity, výstuž a vodiace funkcie.
4. Funkčné úpravy: plnenie sklom, retardéry horenia, odolnosť proti korózii, stabilizácia proti UV žiareniu alebo prísady s nízkym trením prispôsobené podľa požiadaviek.

Proces obrábania a vstrekovania:

1. Predbežné vkladanie a podávanie vložiek: podpora automatického podávania a polohovania na základe vizuálnej kontroly; ručné vkladanie vložiek sa môže použiť pri malých sériách vzoriek, ale musí byť zabezpečená konzistentnosť.
2. Vstrekovanie vložiek (IMI): vstrekovanie roztaveného plastu do formy s vložkami upevnenými na mieste, prísna kontrola rýchlosti vstrekovania, lisovania a doby držania, aby sa zabezpečila pevnosť spoja a nízke zvyškové napätie.
3. Sekundárne pretláčanie a 2K formovanie: použite sekundárne formovanie alebo dvojité vstrekovanie pre diely, ktoré vyžadujú kombináciu mäkkých a tvrdých materiálov.
4. Chladenie a tepelné spracovanie: kontrolujte chladiace cykly, žíhanie a temperovanie podľa vlastností materiálu, aby ste znížili deformáciu a vnútorné napätie.
5. Dodatočné spracovanie a montáž: odstraňovanie ostrých hrán, čistenie, nanášanie lepidla, inštalácia závitových vložiek a povrchové úpravy, ako je lakovanie alebo pokovovanie.

Výhody a aplikačná hodnota foriem na vstrekovanie vložiek:

1. Zlepšenie spoľahlivosti montáže: poskytujú robustné spojovacie body priamo v tenkostenných alebo zložitých konštrukciách, čím sa znižuje počet následných montážnych krokov.
2. Zníženie celkových nákladov: integrovaná výroba znižuje počet komponentov a čas montáže, čo je výhodné pre škálovanie výroby.
3. Zvýšenie odolnosti výrobku: vhodný materiál a konštrukčný dizajn zlepšujú odolnosť proti korózii, únavové vlastnosti a prispôsobivosť prostrediu.
4. Podpora prispôsobenia: flexibilné prispôsobenie materiálov, typov vložiek a povrchových úprav tak, aby spĺňali funkčné požiadavky.
