vstrekovacie formy pre plastové diely domácich spotrebičov

Vstrekovacie formy pre plastové diely domácich spotrebičov kladú dôraz na rozmerovú opakovatelnosť, kvalitu povrchu, vyvážené chladenie a vysokú výrobnú kapacitu. Podporujú celý proces od koncepčných vzoriek až po hromadnú výrobu a sú široko používané pri výrobe plastových komponentov pre produkty, ako sú práčky, chladničky, mikrovlnné rúry, vysávače, klimatizácie a malé domáce spotrebiče.

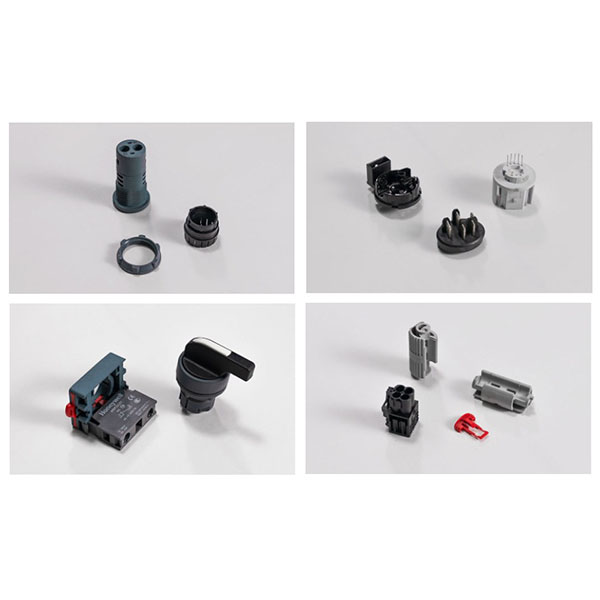

Použiteľné typy dielov:

1. Kryty: predné a zadné kryty, panely a dekoratívne kryty.
2. Funkčné diely: lopatky ventilátorov, komponenty na vedenie vzduchu, konzoly a deflektory.
3. Spojovacie a montážne diely: zapadacie spoje, nitové spojovacie prvky, vodiace lišty a drážky.
4. Presné malé diely: tlačidlá, rukoväte, gombíky a vodiace stĺpiky.

Kľúčové body návrhu vstrekovacích foriem pre plastové diely domácich spotrebičov:

1. Dutiny a deliace línie: Zabezpečte presnosť dutín a rozumné rozloženie deliacich línií, aby sa uľahčilo vyberanie z formy a následné spracovanie.
2. Chladiaci systém: Použite vyvážené konštrukcie chladiacich okruhov, aby ste skrátili cykly a zabezpečili rozmerovú stabilitu a nízke deformácie.
3. Vtokový systém: Správne vyberte typy a umiestnenie vtokov; v prípade potreby použite systémy horúcich vtokov, aby ste znížili počet vtokov a skrátili cykly.
4. Odvzdušňovanie a vtoky: Zabezpečte dostatočné odvzdušňovanie, aby sa zabránilo spáleným stopám a pórovitosti, a optimalizujte vtoky, aby sa zabránilo nedostatku materiálu.
5. Testovanie a analýza toku: Použite analýzu toku formy (Moldflow) na optimalizáciu rozdeľovacích kanálov, chladenia a rozloženia rebier, čím znížite počet skúšok formy.

Materiály formy a presnosť obrábania:

1. Odporúčania pre výber materiálu: Vyberte vhodnú formovú oceľ na základe zaťaženia dielu, prevádzkovej teploty, odolnosti voči poveternostným vplyvom a požiadaviek na povrch.
2. Tepelné spracovanie a tvrdosť: Na jadrá a dutiny aplikujte vhodné tepelné spracovanie a leštenie, aby ste zaistili odolnosť proti opotrebeniu a konzistentnú povrchovú úpravu.
3. Kontrola tolerancie: Definujte kritické rozmerové tolerancie podľa funkcie dielu, aby ste zabezpečili montáž a zameniteľnosť.

Kľúčové parametre procesu a kontrola:

1. Tlak a rýchlosť vstrekovania: Upravte podľa vlastností materiálu a dutiny, aby ste zabezpečili úplné vyplnenie a znížili deformáciu.
2. Teplota formy a teplota taveniny: Presne kontrolujte, aby ste zabezpečili kvalitu povrchu a konzistentné vlastnosti materiálu.
3. Doba balenia/držania a chladenia: Optimalizujte na základe správania sa materiálu pri zmršťovaní, aby ste kontrolovali rozmery a znížili vnútorné napätie.
4. Automatizácia a kontrola: Odporúčaná integrácia s robotickým odstraňovaním dielov, vizuálnou kontrolou v linke a zaznamenávaním údajov SPC na dosiahnutie stabilných výnosov.

Povrchová úprava a následné spracovanie:

1. Povrchové úpravy: Podpora lesklých, matných, saténových a textúrovaných povrchových úprav na splnenie požiadaviek na vzhľad.
2. Sekundárne procesy: Povrchové úpravy, ako je lakovanie, galvanizácia, termotransferová tlač, laserové značenie alebo označovanie, môžu byť integrované podľa potreby.
3. Odstraňovanie ostrých hrán a montáž: Tvarované zrážané hrany a automatizované zariadenia na odstraňovanie ostrých hrán zlepšujú následnú efektívnosť montáže.
