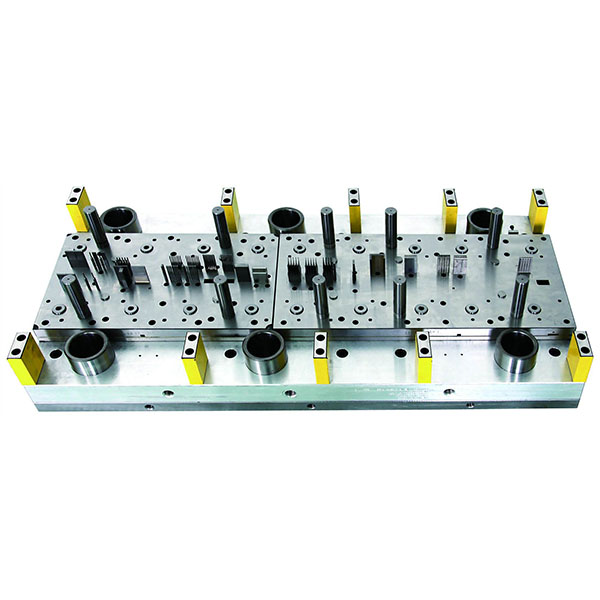

vysokorýchlostné lisovacie formy pre presnú výrobu veľkých objemov

Vysokorýchlostné lisovacie matrice sú optimalizované z hľadiska konštrukčnej tuhosti, odolnosti proti opotrebeniu, mazania a odvádzania triesok, aby bola zaistená rozmerová presnosť, kvalita povrchu a dlhá životnosť za podmienok vysokorýchlostného lisovania. Bežne sa používajú na výrobu elektronických skríň, panelov spotrebičov, malých automobilových dielov a iných komponentov s veľkým objemom výroby.

Hlavné vlastnosti vysokorýchlostných lisovacích foriem:

1. vysokorýchlostná výroba: lisovacie formy sú navrhnuté spoločne s podávacími systémami a lisami tak, aby zodpovedali vysokorýchlostným lisovacím cyklom, poskytovali vysoký výkon za jednotku času a vyhovovali automatizovaným výrobným linkám.
2. vysoká presnosť a stabilita: presné vedenie, prispôsobenie a kompenzácia pružnosti zabezpečujú opakovanosť kritických rozmerov, ako je vysekávanie, dierovanie a ohýbanie.
3. odolnosť proti opotrebeniu a trvanlivosť: kľúčové komponenty používajú vysoko odolné lisovacie ocele s tepelným spracovaním a povrchovou úpravou (ako napríklad nitridácia alebo PVD povlaky), aby sa znížilo opotrebenie a priľnavosť, čím sa zlepšuje životnosť lisovacej formy.
4. Optimalizované mazanie a odstraňovanie triesok: metódy mazania a kanály sú optimalizované pre vysokorýchlostné podmienky; konštrukcia foriem tiež uľahčuje odstraňovanie a vyhadzovanie triesok, čím sa znižuje riziko zaseknutia a neočakávaných zastavení.
5. kompatibilita s automatizáciou: kompatibilné s kontinuálnymi/progresívnymi formami, transferovými formami alebo integráciou s automatizovanými systémami podávania a manipulácie, aby sa minimalizoval manuálny zásah.

Použiteľné typy lisovacích nástrojov pre vysokorýchlostné lisovacie nástroje:

1. progresívne/viacstanicové lisovacie nástroje: vhodné pre extrémne vysoké požiadavky na výkon a rýchlosť cyklu, umožňujúce postupné formovanie pásu cez viacero staníc.
2. prevodové lisovacie nástroje: vhodné pre zložité formovanie alebo viacosové operácie a môžu byť kombinované so špecializovaným podávacím zariadením.
3. zložené lisovacie nástroje: vykonávajú viacero operácií v jednom zdvihu, vhodné pre jednoduchšie konštrukcie dielcov, ktoré vyžadujú vysokú účinnosť.
4. hlbokotlačová forma: používa sa na vysokorýchlostných výrobných linkách, ktoré vyžadujú rýchle a stabilné hlbokotlačové operácie, často v kombinácii so špecializovanými hydraulickými alebo servo riadiacimi procesmi.

odporúčania týkajúce sa materiálu a tepelného spracovania:

1. bežné ocele na formy: skd11, h13, s45c atď., s výberom materiálu a tepelným spracovaním podľa funkcie dielu.
2. posilnenie povrchu: pre kritické razníky, dutiny a vodiace komponenty sa odporúčajú nitridácia, karbonitridácia alebo PVD povlaky, aby sa zlepšila odolnosť proti priľnavosti a opotrebeniu.
3. zohľadnite kompatibilitu mazania: povrchové úpravy by mali byť kompatibilné s mazivami používanými vo výrobe, aby sa zabránilo delaminácii povlaku alebo zlyhaniu maziva.

Kľúčové body návrhu a kontroly procesu:

1. voľný priestor a úprava hrán: pri vysokých rýchlostiach presne kontrolujte voľný priestor a zrážanie hrán, aby ste zabezpečili kvalitu profilu a znížili kolísanie sily vysekávania.
2. kompenzácia pružnosti a tuhosť: navrhnite kompenzáciu pružnosti na základe vlastností materiálu a polomeru ohybu, aby ste zlepšili uhol a presnosť uloženia; zabezpečte dostatočnú tuhosť blokov a vodiacich komponentov, aby ste znížili vibrácie.
3. Sila pridržiavača a kontrola vibrácií: primerane navrhnite silu pridržiavača a tlmiace zariadenia, aby sa zabránilo zvlneniu, zvrásneniu alebo lokálnemu praskaniu pri vysokej rýchlosti; v prípade potreby použite zariadenia na tlmenie vibrácií alebo stabilizáciu.
4. Odstraňovanie, vyhadzovanie a chladenie triesok: Efektívne odstraňovanie a vyhadzovanie triesok je kritické pri vysokých cyklických rýchlostiach a na udržanie rozmerovej stability sú potrebné opatrenia na kontrolu nárastu teploty.
5. bezpečnosť a monitorovanie: odporúča sa integrovať monitorovanie sily formy, online kontrolu alebo detekciu prerušenia pásu, aby sa zabezpečila stabilita zariadenia a procesu.
