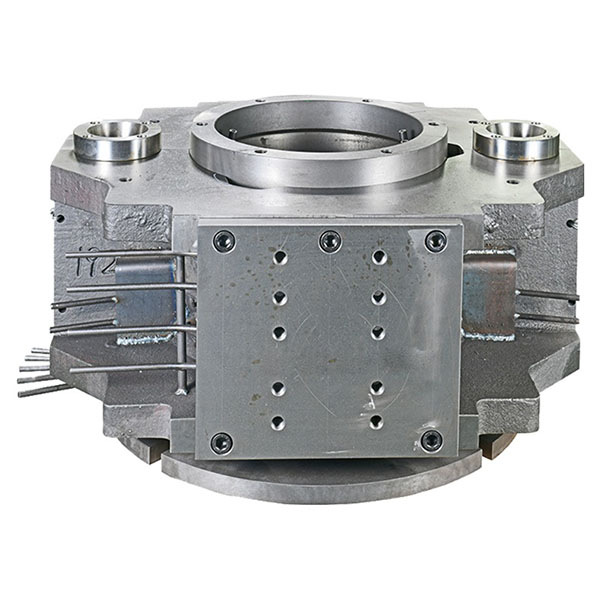

Gravitačné liatie pre zložité kovové zostavy

Formy na gravitačné liatie sú špeciálne navrhnuté a vyrobené pre proces gravitačného liatia, vhodné pre malú až strednú a hromadnú výrobu zliatin, ako je hliník, meď, horčík a zinok.

Hlavné vlastnosti gravitačného liatia:

1. Vysoká rozmerová stabilita: Vďaka presnému obrábaniu a tepelnému spracovaniu si formy zachovávajú stabilné rozmery dutín a geometrickú presnosť aj pri opakovanom liatí, čo uľahčuje reprodukovateľnú výrobu.
2. Vynikajúca tepelná vodivosť a regulácia chladenia: Materiál formy a konštrukcia chladenia umožňujú rovnomerné tuhnutie, čím sa znižuje riziko vzniku dutín spôsobených zmrštením, prepadlín a vnútorných defektov súvisiacich s napätím.
3. Odolnosť proti opotrebeniu a korózii: Povrchy sú ošetrené nitridáciou, nauhličovaním alebo povlakmi odolnými proti opotrebeniu, aby sa predĺžila životnosť formy a znížila frekvencia údržby.
4. Údržba podľa návrhu: Konštrukcie foriem sú navrhnuté tak, aby sa dali ľahko vymeniť opotrebované diely (ako sú jadrá, puzdrá a vtokové zostavy), čím sa znižujú prestoje a kontrolujú prevádzkové náklady.
5. Flexibilita a modifikovateľnosť: Podpora drobných úprav dutín, úprav jadier a optimalizácie studenej vtokovej dutiny/systému, čo umožňuje rýchlu iteráciu na základe výsledkov skúšok odlievania.

Konštrukcia formy a výber materiálu:

1. Bežné materiály: Vysokopevnostné formy z ocele, predformovaná žiaruvzdorná liatina alebo špeciálne zliatiny ocele sa vyberajú podľa objemu výroby, typu zliatiny a požiadaviek procesu.
2. Konštrukčný návrh: Rozumné deliace plochy, vtokové a stúpačkové systémy, návrh odvzdušňovacích a prepadových kanálov v kombinácii s výstužnými rebrami formy a polohovacími kolíkmi zabezpečujú plynulé plnenie a spoľahlivé uzatvorenie formy.
3. Chladiaci systém: Rozloženie vodného alebo olejového chladiaceho okruhu je optimalizované podľa tvaru dutiny a potrieb tuhnutia, čo podporuje lokálne rýchle chladenie alebo reguláciu izolácie.

Procesy výroby foriem:

1. Presné obrábanie: CNC frézovanie, drôtové EDM, iskrová erózia (EDM) a presné brúsne procesy sa používajú na zabezpečenie vysokej presnosti dutín formy a polohovacích plôch.
2. Tepelné spracovanie a temperovanie: Na zmiernenie vnútorného napätia a zvýšenie únavovej pevnosti sa používa vhodné tepelné spracovanie, ktoré zabezpečuje dlhodobú stabilitu formy.
3. Povrchové úpravy: V závislosti od prevádzkových podmienok sa volia procesy nitridácie, tvrdeného chrómovania alebo keramického/tepelného nástreku na posilnenie povrchu, aby sa zvýšila odolnosť proti pripaľovaniu, opotrebeniu a korózii.

Typické scenáre použitia:

Formy na gravitačné liatie sa široko používajú na sériovú výrobu automobilových dielov, telies čerpadiel a ventilov, chladičov osvetlenia, konštrukčných konzol, puzdier prístrojov a rôznych stredne veľkých až veľkých kovových komponentov a sú vhodné pre výrobky s vysokými požiadavkami na rozmerovú konzistenciu a kvalitu povrchu.
