vlastné vstrekovacie formy

vlastné vstrekovacie formy pre plastové diely v automobilovom priemysle

Vstrekovacie formy na mieru pre plastové diely v automobilovom priemysle sa zameriavajú na poskytovanie vysoko presných riešení v oblasti návrhu a výroby foriem pre interiérové a exteriérové obklady, konštrukčné diely a funkčné komponenty v automobilovom priemysle.

Popis

Vlastné vstrekovacie formy sú vhodné pre prístrojové panely, obloženie dverí, stredové konzoly, mriežky nárazníkov, lopatky chladiacich ventilátorov, spony káblových zväzkov, konzoly a rôzne technické plastové diely. Zameriavame sa na rozmerovú konzistentnosť, spoľahlivosť, kvalitu povrchu a stabilitu výroby, pričom pokrývame kompletnú dodávateľskú kapacitu od overenia vzoriek až po veľkoobjemovú výrobu.

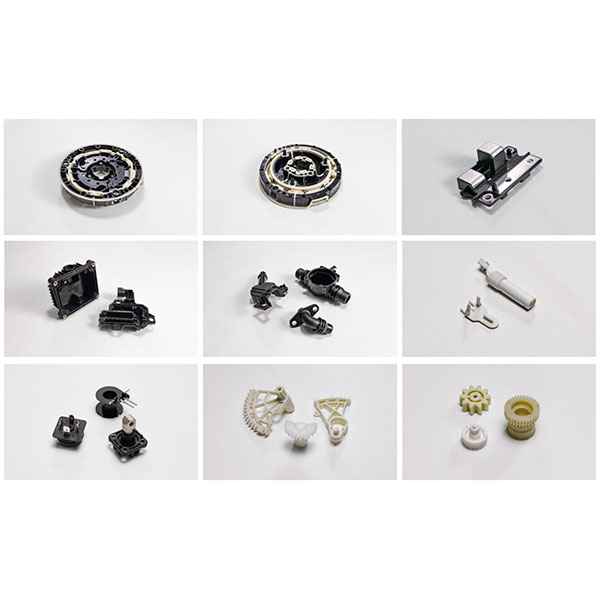

Príslušné typy dielov:

  1. Vzhľadové diely: obklady prístrojových dosiek, obklady dverí, stredové lakťové opierky, ozdobné kryty a mriežky.
  2. Konštrukčné diely: konzoly, upevňovacie prvky, rámy a montážne základne.
  3. Funkčné diely: lopatky ventilátora, usmerňovače prúdu, ventilačné kanály a sacie zostavy.
  4. Spojky a spony: spony káblových zväzkov, spojovacie prvky, vodiace stĺpiky a nitované komponenty.
  5. Presné diely: držiaky senzorov, vodiace puzdrá, ozubené kolesá a posúvače.

Bežné materiály a vlastnosti:

  1. PP, PP, GF: ľahké, odolné voči chemikáliám, lacné, vhodné pre vonkajšie a konštrukčné časti.
  2. ABS, PC, PC+ABS: ľahko spracovateľné, vysoká odolnosť proti nárazom, bežne používané na interiérové a vizuálne časti.
  3. PA (nylon): odolný proti opotrebeniu, odolný voči teplote, vysoká pevnosť, vhodný pre nosné a pohyblivé diely.
  4. POM, PBT: nízke trenie, rozmerová stabilita, bežne používané pre presné funkčné diely.
  5. TPE, TPU: používa sa na procesy pretvárania pre mäkké povrchové kryty alebo tesniace časti.
  6. Úprava materiálu: plnenie sklom, retardér horenia, odolnosť proti UV žiareniu, antibakteriálna úprava atď., formulované podľa požiadaviek zákazníka.

Kľúčové body návrhu formy:

  1. Dutiny a deliace línie: Rozumne navrhnuté deliace línie a štruktúry dutín pre vyvážený neviditeľný vzhľad a ľahké vyberanie z formy, zabezpečujúce rozmerovú presnosť montážnych styčných plôch.
  2. Chladiaci systém: Použite vyvážené viacokruhové chladenie a optimalizujte chladenie pre oblasti s rozdielnou hrúbkou, aby ste znížili deformáciu a skrátili cykly.
  3. Vstupné a horúce vtokové systémy: Vyberte typy vtokov a horúce vtokové systémy na základe geometrie dielov a objemu výroby, aby ste znížili odpad z vtokov a sekundárne operácie.
  4. Rebrá a konštrukčné usporiadanie: Usporiadajte rebrá, zaoblenia a zosilnené oblasti rozumne, aby ste zvýšili pevnosť a zároveň zabránili koncentrácii napätia.
  5. Vložky a tolerancie pre montáž: V konštrukcii formy vyhraďte otvory na umiestnenie vložiek, polohy výstupkov a kompenzáciu tolerancie, aby sa uľahčila integrácia vo forme alebo montáž po montáži.
  6. Textúra povrchu a prispôsobenie povlaku: Podporujte leštenie, textúrovanie, polohy sieťotlače, pokovovanie a lakovanie vyhradením príslušných tolerancií procesu.

Proces obrábania a vstrekovania:

  1. Preskúmanie návrhu: Vykonajte posúdenie vyrobiteľnosti (DFM) na základe výkresov dielov, materiálov, mechanických požiadaviek a cieľových nákladov.
  2. Analýza toku formy: Použite Moldflow a iné simulačné nástroje na optimalizáciu stratégií vtokov, chladenia a balenia, čím znížite počet skúšok formy.
  3. Presné obrábanie: CNC obrábanie, EDM, drôtové EDM, povrchová úprava a vkladanie vložiek na zabezpečenie správneho uloženia formy a jej dlhej životnosti.
  4. Skúšky foriem a validácia procesu: Validácia plnenia, deformácie, rozmerov a povrchu počas skúšobného formovania, úprava parametrov procesu a vyhotovenie správ o prvých výrobkoch.
  5. Hromadná výroba: Stanovte stabilné parametre procesu, online kontrolu a zaznamenávanie údajov SPC, aby ste zabezpečili konzistentnosť medzi sériami.
