CNC drôtová EDM

Presné rezanie CNC drôtovou EDM pre úzke tolerancie

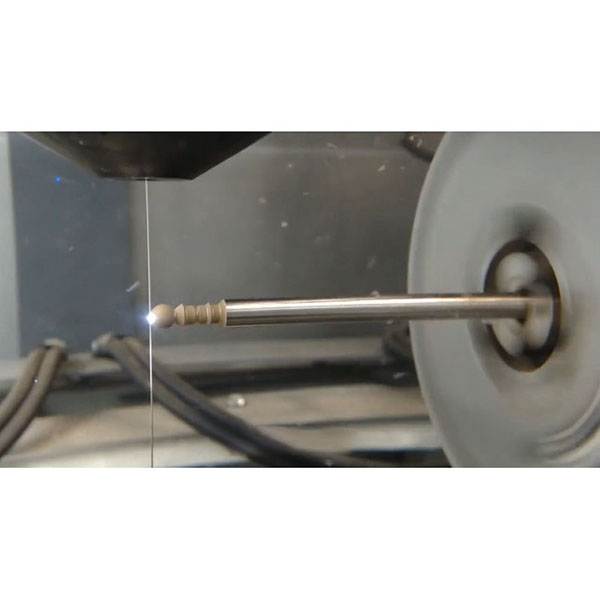

CNC drôtové EDM je proces obrábania elektrickým výbojom, ktorý používa ako elektródu nepretržite sa pohybujúci jemný kovový drôt (zvyčajne mosadz, molybdén alebo potiahnutý drôt) na odstraňovanie materiálu z obrobku prostredníctvom pulzných výbojov.

Popis
CNC drôtová EDM je riadená výlučne numerickými programami, čo umožňuje komplexné kontúry, vysokú presnosť a rezanie s úzkym rezom. Je zvlášť vhodná pre tvrdé materiály, ako je kalená oceľ, cementovaný karbid, zliatiny titánu a zliatiny na báze niklu. V porovnaní s laserovým, vodným alebo mechanickým rezaním vytvára drôtová EDM malú zónu ovplyvnenú teplom, nízke napätie a minimálne deformácie, vďaka čomu je vhodná pre presné formy a vysoko presné diely.

Použiteľné materiály a typy obrobkov pre CNC drôtové EDM

  1. Materiály: nástrojové ocele (napr. SKD11, H13, S136), kalené ocele, cementovaný karbid (karbid volfrámu), nehrdzavejúca oceľ, zliatiny titánu, zliatiny na báze niklu, zliatiny medi, vodivé keramiky atď.
  2. Obrobky: rezné hrany a vložky dierovacích nástrojov, komponenty s rozdelenou dutinou, presné prípravky/upínacie diely, komplexné diely s rovinným obrysom, tenkostenné a mikro-diely, presné otvory a diely s úzkym rezom.

Zariadenia, drôt a dielektrikum pre CNC drôtové EDM:

  1. Typy strojov: pomalé EDM (vysoká presnosť, vynikajúca kvalita povrchu, vhodné pre formy a presné diely); rýchle EDM (vyššia účinnosť, nižšie náklady, vhodné pre diely so všeobecnou presnosťou).
  2. Drôt: mosadzný drôt, potiahnutý mosadzný drôt, molybdénový drôt. Výber závisí od rýchlosti rezania, presnosti, požiadaviek na povrch a nákladov.
  3. Dielektrikum (pracovná kvapalina): primárne deionizovaná voda (DI voda), vyžadujúca stabilnú vodivosť a čistotu. Používa sa s filtračnými systémami na udržanie čistoty medzery a zabezpečenie hladkého odstraňovania nečistôt.
  4. Dodávka a preplachovanie: cielené preplachovanie z horných/spodných dýz na rýchle odstránenie produktov erózie a zníženie skratov a stôp po drôte.

Parametre procesu a referenčný pracovný postup pre CNC drôtové EDM:

  1. Preskúmanie procesu: potvrdenie materiálu, tvrdosti, presnosti kontúry, cieľov drsnosti povrchu, požiadaviek na ostré rohy/úzke rezy a dodacej lehoty.
  2. Programovanie a plánovanie dráhy: nastavte primárny rez plus druhý/tretí skim rez na základe obrysu a príspevku; optimalizujte polohy vstupu/výstupu a počiatočných otvorov, aby sa zabránilo koncentrácii napätia a stopám.
  3. Upevnenie a vyrovnanie: zabezpečte rovinnosť obrobku a stabilné referenčné body. Nastavte napätie drôtu a stav vodiaceho valčeka, aby ste kontrolovali vibrácie a posun drôtu.
  4. Počiatočné rezanie (hrubé rezanie): vyššia výstupná energia a posuv na rýchle vytvorenie obrysu; ponechajte malú rezervu pre skim rezy.
  5. Dokončovací rez (dokončovací rez): znížte výstupnú energiu a zlepšite stabilitu, aby ste eliminovali textúru a chyby hrubého rezu, čím zlepšíte rozmery a kvalitu povrchu.
  6. Čistenie a odstraňovanie ostrých hrán (drôtové EDM zvyčajne nevytvára tradičné ostré hrany, ale produkty erózie sa musia čistiť): vyčistite obrobené povrchy a dutiny; v prípade potreby vykonajte ľahké leštenie alebo prevenciu proti korózii.
  7. Kontrola a záznamy: skontrolujte rozmery, tvar a drsnosť povrchu; zaznamenajte parametre a údaje o sérii pre sledovateľnosť a kontrolu konzistencie medzi sériami.

Kľúčové technické body pre CNC drôtové EDM:

  1. Stabilita výboja: kontrola parametrov impulzov (špičkový prúd, šírka impulzu, medzerné napätie) a tlak preplachovania na zníženie skratov a prerušenia drôtu.
  2. Napätie a vedenie drôtu: vhodné napätie a dobrý stav vodiacich valcov, aby sa zabránilo vibráciám drôtu a prekročeniu rohov; znížte rýchlosť a optimalizujte kompenzáciu v ostrých rohoch.
  3. Kontrola medzery: udržujte stabilnú medzeru obrábania a čisté dielektrikum, aby ste mohli rýchlo odstrániť erózne zvyšky a zabrániť usadzovaniu uhlíka a stopám po drôte.
  4. Stratégie druhého a tretieho skim-cut: výber rôznych energií a rýchlostí podľa požadovanej drsnosti a presnosti; bežné skim-cut priechody výrazne znižujú Ra a chybu profilu.
  5. Tepelné a materiálové vplyvy: používajte nízkoodberové dokončovacie priechody pre cementované karbidy a veľmi tvrdé materiály, aby ste znížili riziko mikrotrhliniek; zabezpečte správne upevnenie a kontrolu energie pre tenkostenné diely.

Bežné scenáre použitia:

  1. Výroba foriem: okraje dierovacích matíc, segmentácia dierovacích/matíc, presné kontúry vložiek dutín.
  2. Presná mechanika a elektronika: zložité 2D kontúry, mikroúzké drážky, vodivé mikrostruktúry.
  3. Letecký a medicínsky priemysel: zložité kontúry a diely s úzkymi rezmi v tvrdých materiáloch.
  4. Upínacie prípravky a upínacie zariadenia: lokalizácia komponentov, upínacie zostavy, presné rezanie dosiek.

Porovnanie CNC drôtového EDM s inými rezacími procesmi:

  1. Laserové rezanie: efektívne a rýchle, ale kontrola tepelného vplyvu a otrepy na vysoko presných ostrých rohoch/úzke rezy sú horšie ako pri drôtovom EDM; drôtové EDM je lepšie pre tvrdé materiály a presné kontúry.
  2. Rezanie vodným lúčom: široká adaptabilita materiálov a žiadne tepelné účinky, ale nie je taký výkonný ako drôtové EDM pre mikroprvky a ultrapresné kontúry; kvalita povrchu a drobné prvky sú obmedzené priemerom lúča.
  3. Mechanické frézovanie/rezanie: vysoká rýchlosť odstraňovania a vhodné pre hrubovanie a konštrukčné diely, ale ťažké dosiahnuť úzke rezy a vysoko presné ostré rohy typické pre drôtové EDM.
