CNC vystružovanie pre presné dokončenie otvorov a presnosť

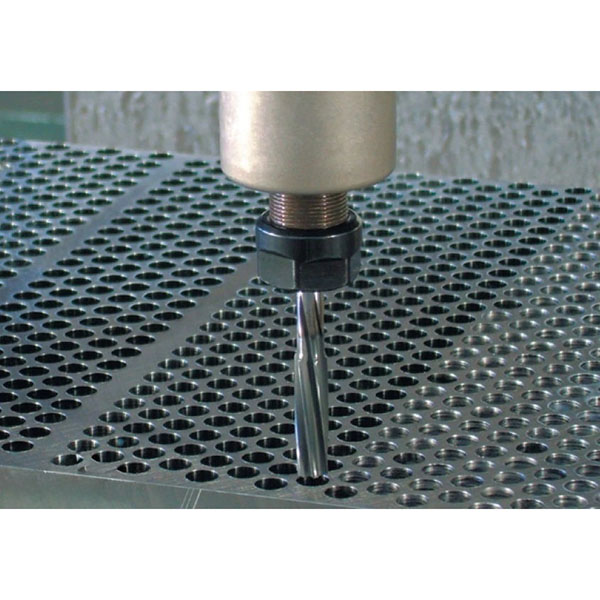

CNC vystružovanie je vysoko presná operácia na dokončenie predbežne opracovaných otvorov. Pomocou CNC strojov so špecializovanými vystružovačmi vykonáva rezanie s malou toleranciou, aby sa zvýšil priemer otvoru, kruhovitosť, súosovosť a drsnosť povrchu na vyššiu úroveň.

Popis
V porovnaní s výhradným použitím vŕtania alebo vyvŕtavania dosahuje CNC vystružovanie konzistentne menšie rozmerové odchýlky a lepšiu kvalitu povrchu. Bežne sa používa na finálne dimenzovanie kritických prvkov, ako sú otvory ložísk, polohovacie otvory a montážne otvory.

Hlavné výhody CNC vystružovania:

  1. Vynikajúca geometrická presnosť: kruhovitosť, valcovitosť a súosovosť sú stabilnejšie, čo umožňuje vysokú presnosť montáže a zostavenia.
  2. Stabilný proces: špecializovaná geometria vývrtu a CNC posuv zabezpečujú stabilné rezné zaťaženie, čím sa znižuje riziko natrhnutia steny a vzniku vibrácií.
  3. Vysoká nákladová efektívnosť: v porovnaní s jemným vŕtaním ponúka vystružovanie zvyčajne lepší pomer ceny a výkonu a kratšiu dobu cyklu pri výrobe malých až veľkých sérií.

Materiály a typy otvorov vhodné pre CNC vyvŕtavanie:

  1. Kovy: uhlíková oceľ, legovaná oceľ, nehrdzavejúca oceľ, zliatiny hliníka, zliatiny medi, zliatiny titánu atď.
  2. Nekovy: technické plasty (napr. POM, PA, PEEK) a kompozity; materiál a geometria nástroja musia byť zodpovedajúce.
  3. Typy otvorov: priechodné otvory a slepé otvory; možno použiť na dokončenie konkrétnej časti stupňovitého otvoru. Vytrubovanie slepých otvorov vyžaduje priestor na odvod triesok a kontrolu nadrezania dna.
  4. Požiadavky na predbežné obrábanie: pred vystružovaním je potrebný kvalifikovaný predvŕtaný/predvŕtaný otvor s primeraným priestorom pre obrábanie a dobrou polohou a kolmosťou otvoru.

Zariadenie:

  1. Stroje: pevné vertikálne/horizontálne CNC obrábacie centrá alebo presné vŕtačky. Je potrebné kontrolovať axiálnu excentricitu vretena a tepelnú stabilitu.
  2. Držiaky nástrojov a upínanie: vysoko presné upínacie skľučovadlá/tepelne zmrštiteľné držiaky na zníženie radiálneho výkyvu; v prípade potreby použite vodiace puzdrá na zlepšenie počiatočnej presnosti vedenia.
  3. Chladenie a mazanie: možno použiť vonkajšie chladenie, vnútorné chladenie alebo MQL. Pre ťažko obrobiteľné materiály sa odporúča vysokotlakové vnútorné chladenie a rezací olej pre extrémny tlak.

Typy nástrojov:

  1. Pevné výstružníky: HSS, kobaltové HSS (HSS-Co) a karbidové.
  2. Nastaviteľné výstružníky: pre jemné nastavenie veľkosti, vhodné pre viacero veľkostí v malých množstvách.
  3. Povlaky: TiN, TiAlN, AlCrN, DLC atď. na zvýšenie odolnosti proti opotrebeniu a zníženie adhézie.
  4. Vedenie a zrážanie hrán: vhodné uhly sklonu, uhly odľahčenia a dĺžka vodiacej plochy zlepšujú stabilitu a povrchovú úpravu.

Výber rezacích parametrov:

  1. Rýchlosť (n): vyberte nízke až stredné otáčky vretena na základe materiálu a nástrojov, aby sa zabránilo vibráciám a prehriatiu.
  2. Posuv (f): používajte stabilný, malý posuv, aby ste zabezpečili povrchovú úpravu a presnosť veľkosti. Vytváranie vývrtov zvyčajne používa konštantný axiálny posuv; prerušované rezanie je zakázané.
  3. Rezná kvapalina: udržiavajte nepretržité a dostatočné zásobovanie na chladenie a mazanie.

Referenčný postup:

  1. Príprava vopred opracovaného otvoru: vŕtajte alebo vyvŕtajte tak, aby zostala plánovaná rezerva materiálu, čím zabezpečíte polohu a kolmosť otvoru. Odstráňte otrepy a triesky.
  2. Nastavenie a overenie nástroja: zmerajte skutočný priemer a háčkovanie výstružníka; potvrďte súradnice programu a referenčný bod upínadla.
  3. Obrábanie a spätný chod: posuv vykonávajte nepretržite až do cieľovej hĺbky; počas spätného chodu nechajte vreteno bežať, aby nedošlo k poškriabaniu steny otvoru.
  4. Čistenie a kontrola: odstráňte otrepy a triesky. Na kontrolu rozmerov a geometrie použite zátkové meradlá, vzduchové meradlá alebo CMM.
  5. Optimalizácia procesu: na základe výsledkov kontroly jemne nastavte posuv, chladenie a kompenzáciu nástroja; stanovte SPC a kompenzačné stratégie vo veľkovýrobe.

Scenáre použitia CNC vystružovania:

  1. Presné otvory: napr. otvory ložísk, otvory čapov, otvory polohovacích čapov a otvory s kĺzavým uložením.
  2. Otvory hydraulických a pneumatických systémov: vyžadujú nízku drsnosť a dobrú kruhovitosť, aby sa znížila netesnosť a opotrebenie.
  3. Súčiastky pre medicínu a letecký priemysel: sústavy malých otvorov s prísnymi požiadavkami na rozmery a povrch.
  4. Upínacie prípravky a upínacie zariadenia: zabezpečujú opakovanú presnosť a konzistentnosť upínania.

Rozdiely medzi CNC vyvŕtaním, vŕtaním a vyvŕtaním:

  1. Vŕtanie: metóda vytvárania otvorov s vysokou účinnosťou, ale obmedzenou rozmerovou a povrchovou kvalitou.
  2. Vŕtanie: používa vŕtacie náradie na korekciu polohy a veľkosti otvoru; vysoko flexibilné, vhodné pre veľké otvory a korekciu geometrických chýb.
  3. Vytváranie otvorov: zameriava sa na konečné dimenzovanie a povrchovú úpravu, pričom dosahuje vysokú rozmerovú presnosť a kvalitu povrchu; často sa používa v kombinácii s prvými dvoma metódami.
