CNC obrábanie zirkónovej keramiky

CNC obrábanie zirkónovej keramiky pre vysokú odolnosť

Poskytujeme profesionálne služby CNC obrábania keramických dielov zo zirkonu (ZrO2). Na základe vysokej tvrdosti, pevnosti a určitej húževnatosti zirkonu vyvíjame špecializované obrábacie procesy, stratégie obrábania a konštrukcie upínacích prípravkov, aby sme dosiahli presné rozmery, vysokú súosovosť a vynikajúcu kvalitu povrchu, vhodné pre aplikácie vyžadujúce odolnosť proti opotrebeniu, korózii a stabilitu pri vysokých teplotách.

Popis
Pre cenovú ponuku alebo technické posúdenie nám prosím poskytnite výkresy dielov (2D, 3D), triedu materiálu, kritické rozmery spojovacích častí a požiadavky na drsnosť povrchu, prevádzkové podmienky (teplota, zaťaženie, médium) a odhadované množstvá. Náš technický tím vykoná posúdenie vyrobiteľnosti, poskytne odporúčania týkajúce sa procesu a na základe poskytnutých informácií vypracuje podrobnú cenovú ponuku, aby pomohol efektívnemu postupu projektu.

Hlavné výhody CNC obrábania zirkónovej keramiky:

  1. Skúsenosti so spracovaním vysoko odolných materiálov s vysokou pevnosťou, čo vedie k vysoko odolným hotovým dielom.
  2. Presná kontrola rozmerov a zabezpečenie súosovosti, podporujúce požiadavky na toleranciu na úrovni mikrónov.
  3. Špeciálne diamantové nástroje a ultrajemné brúsne procesy na zabezpečenie nízkej drsnosti vnútorných otvorov a styčných plôch.
  4. Kompletné systémy riadenia kvality a funkčného testovania na podporu konzistentnej dodávky sérií.

Zariadenia a nástroje:

  1. Stroje: Vysoko tuhé CNC sústruhy, trojosové a päťosové obrábacie centrá, špecializované stroje na obrábanie vnútorných otvorov, presné brúsky a ultrapresné vretená na viacoperčné obrábanie profilov, vnútorných otvorov a čelných plôch.
  2. Nástroje a spotrebný materiál: Diamantové sústružnícke nástroje, diamantové frézy, diamantové brúsne hlavy a kotúče, PCD nástroje, ultra jemné brúsivá a leštiace spotrebné materiály; geometria nástrojov a parametre rezania/brúsenia sú optimalizované pre zirkón.
  3. Pomocné systémy: Teplotne regulované upínacie zariadenia alebo termostatické platformy, tlmenie vibrácií a dynamicky vyvážené vretená, ultra vysokotlakové chladenie s filtrovaním častíc, online meranie a automatizované systémy nakladania/vykladania na zlepšenie stability a konzistencie obrábania.

Hlavné metódy obrábania pre CNC obrábanie zirkónovej keramiky:

  1. Presné hrubovanie a dokončovanie sústružením/frézovaním: Stanovenie referenčných bodov a odstránenie väčšiny materiálu, aby sa pripravil na jemné brúsenie a honovanie.
  2. Diamantové brúsenie a honovanie: Dosiahnutie prísnych tolerancií a nízkej drsnosti vnútorného otvoru prostredníctvom viacerých brúsnych a honovacích priechodov, čím sa zabezpečí konzistentné uloženie.
  3. Ultrajemné leštenie a CMP: Naneste zrkadlový povrch na kritické styčné plochy a tesniace plochy, aby ste znížili trenie a zabránili zachytávaniu častíc.
  4. Obrábanie s pomocou ultrazvukových vibrácií: Použite ultrazvukové vibrácie pri tenkostenných alebo zložitých prvkoch, aby ste znížili rezné sily a potlačili šírenie trhlín.
  5. EDM a mikroobrábanie: Vykonávajte lokálne orezávanie a kompenzáciu na zložitých vnútorných dutinách a jemných geometriách.

Chladenie, odstraňovanie triesok a konštrukcia upínacích prípravkov:

  1. Stratégie chladenia: Používajte riadené chladenie a vysoko filtrované mazivá a v prípade potreby kombinujte s cirkuláciou chladiacej kvapaliny a upínacími prípravkami s reguláciou teploty, aby ste zabránili tepelnej deformácii a rozmerovým odchýlkam.
  2. Odstraňovanie triesok a čistenie: Optimalizujte dráhy nástrojov a kanály na odstraňovanie triesok a použite ultrazvukové/vysokotlakové čistenie, vákuové odstraňovanie triesok a ofukovanie vzduchom, aby sa zabránilo usadzovaniu častíc na obrábaných povrchoch.
  3. Riešenia upínania: Vlastné tŕne, sústredené upínacie prípravky, viacbodové podpery a elastické upínacie konštrukcie na zníženie upínacieho napätia a zabezpečenie stability spracovania tenkostenných dielov.

Špecifikácie obrobiteľnosti a typické aplikácie:

  1. Materiály: Zirkón (vrátane modifikovaných systémov, ako je Y-TZP) a kompozitné alebo potiahnuté keramiky súvisiace so zirkónom.

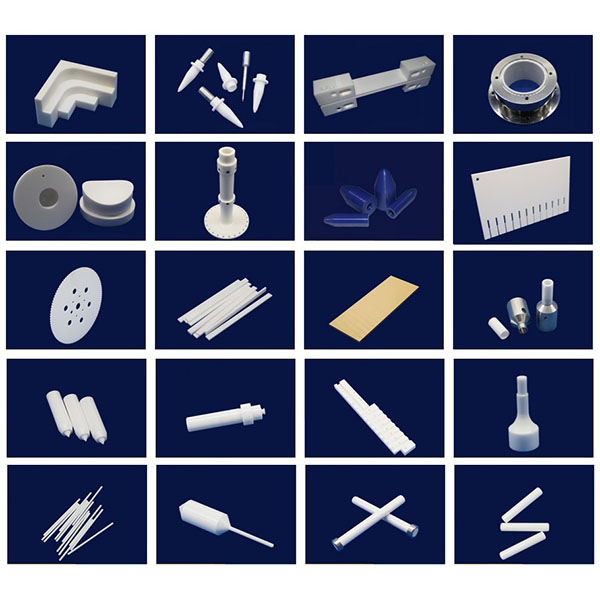

  2. Typické výrobky: Keramické puzdrá, tesniace krúžky, odolné vložky, komponenty na podporu senzorov, vysokoteplotné konštrukčné diely, lekárske alebo optické komponenty atď.

Odporúčania pre konštrukciu a poznámky k výrobe:

  1. Hrúbka steny a pomer dĺžky k priemeru: Vyhnite sa príliš tenkým stenám alebo príliš veľkým pomerom dĺžky k priemeru; zachovajte upínacie plochy alebo v prípade potreby pridajte do konštrukcie výstužné rebrovanie, aby sa zlepšila vyrobiteľnosť.
  2. Zrážané hrany a zaoblenia: Navrhnite vhodné zrážané hrany alebo zaoblenia pri vstupoch otvorov, montážnych hranách a styčných plochách, aby ste znížili koncentráciu napätia a uľahčili montáž.
  3. Prídavok na obrábanie: Na výkresoch jasne špecifikujte prídavky na hrubovanie a dokončovanie; na kritických styčných plochách ponechajte materiál na konečné brúsenie/leštenie.
