CNC obrábanie keramických rúrok pre presné použitie s tekutinami

Vďaka špecializovaným obrábacím strojom, diamantovým nástrojom a vyspelým procesom dosahujeme presné tvarovanie a rozmerovú stabilitu prispôsobenú vysokej tvrdosti a krehkosti keramických materiálov, vďaka čomu sú vhodné pre použitie v potrubiach a komponentoch v chemickom spracovaní, farmaceutickom priemysle, ropnom priemysle, polovodičoch, zdravotníckych zariadeniach, meraní tekutín a vysokoteplotných/vysoko korozívnych prevádzkových podmienkach.

Zariadenia a nástroje:

1. Stroje a tuhosť: Vybavené vysoko tuhými CNC sústruhmi, trojosovými/päťosovými CNC obrábacími centrami, brúskami na vnútorné otvory, honovacími strojmi, presnými vonkajšími valcovými brúskami a špecializovaným zariadením na mikroobrábanie, aby spĺňali požiadavky na presnosť polohovania a opakovatelnosti pre dlhé hriadele, tenkostenné a štíhle obrobky.
2. Nástroje a spotrebný materiál: Pomocou diamantových nástrojov na sústruženie vnútorných otvorov, diamantových fréz, diamantových brúsnych kotúčov, nástrojov s ultra tvrdým povlakom a špecializovaného spotrebného materiálu na jemné brúsenie optimalizujeme geometriu nástrojov a parametre rezania/brúsenia keramiky, aby sme znížili riziko odlupovania a praskania.
3. Pomocné zariadenia: Vysoko presné vretená, ultra vysokotlakové chladiace a filtračné systémy, zariadenia na reguláciu teploty upínacích prípravkov a systémy potlačenia vibrácií na zabezpečenie stability obrábania a integrity povrchu.

Hlavné metódy obrábania pre CNC obrábanie keramických rúrok:

1. Vnútorné sústruženie a presné vŕtanie: Používa sa na dosiahnutie polohovania referenčného bodu a tvarovania vnútorného otvoru po hrubovaní, čím sa zabezpečí vyrovnanie medzi osou otvoru a referenčným bodom čela.
2. Diamantové brúsenie a honovanie: Použitie diamantového brúsenia a honovania na dosiahnutie prísnych radiálnych tolerancií a nízkej drsnosti povrchu, vhodné najmä pre tesniace alebo kĺzavé styčné plochy.
3. Obrábanie s ultrazvukovou vibráciou (USM) a ultrajemné brúsenie: Znižuje rezné sily na krehkej keramike, potláča šírenie trhlín a zlepšuje integritu hrán tenkostenných a štíhlych dielov.
4. EDM a mikroobrábanie: Používa sa na lokálne formovanie a orezávanie zložitých čelných plôch, drážok, mikrootvorov alebo ťažko dostupných prvkov.
5. Leštenie a chemicko-mechanické leštenie (CMP): Vytvára zrkadlový povrch na tesniacich čelách alebo styčných plochách, čím ďalej znižuje trenie a zlepšuje tesniace vlastnosti.

Chladenie, odstraňovanie triesok a upevňovanie:

1. Stratégie chladenia: Používajte riadené chladenie a filtrované mazivá v kombinácii s upínacími prípravkami s reguláciou teploty alebo cirkuláciou chladenia, aby ste znížili lokálny nárast teploty a tepelné namáhanie, čím zabránite deformácii rozmerov a tvorbe trhlín.
2. Odstraňovanie triesok a čistenie: Optimalizujte dráhy nástrojov a trasy odstraňovania triesok v kombinácii s ultrazvukovým/vysokotlakovým čistením, ofukovaním vzduchom a procesmi odstraňovania triesok vákuom, aby sa zabránilo usadzovaniu častíc v otvoroch alebo čelách, ktoré by mohli ovplyvniť výkon.
3. Riešenia upínania: Vlastné tŕne, koncentrické upínacie prípravky a viacbodové upínacie konštrukcie s použitím elastického upevnenia alebo flexibilných podpier na zníženie upínacieho namáhania a zabezpečenie, aby sa tenkostenné diely nedeformovali.

Obrábateľné materiály a typické aplikácie:

1. Typické materiály: oxid hlinitý (Al2O3), nitrid kremíka (Si3N4), karbid kremíka (SiC), nitrid hlinitý (AlN) a funkčné keramické kompozitné materiály.

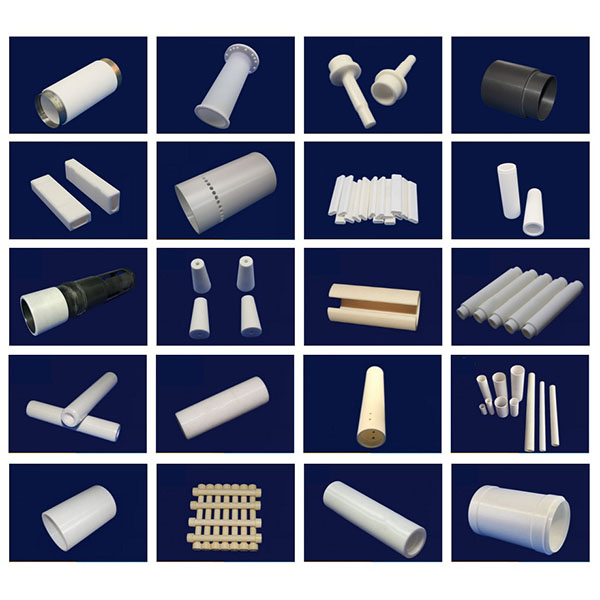

2. Typické aplikácie: Odolné proti opotrebeniu a korózii výstelky potrubí, ochranné rúrky senzorov, rúrky na meranie tekutín, trysky a komponenty prietokových dráh, výstelky pre polovodičové a chemické zariadenia a vysoko presné keramické rúrky pre lekárske a analytické prístroje.

Odporúčania pre konštrukciu a hľadiská výroby:

1. Hrúbka steny a pomer dĺžky k priemeru: Vyhnite sa príliš tenkým stenám alebo nadmerne vysokým pomerom dĺžky k priemeru; v prípade potreby si v etape návrhu vyhraďte priestor na obrábanie alebo výstužné rebrovanie, aby ste zlepšili vyrobiteľnosť a spoľahlivosť počas prevádzky.
2. Zaoblenia a zrážky: Zabezpečte vhodné zaoblenia/zrážky na otvoroch, vstupoch a spojoch, aby ste znížili koncentráciu napätia a uľahčili obrábanie a montáž.
3. Povolené odchýlky a uloženie: Jasne špecifikujte povolené odchýlky obrábania a tolerancie uloženia pri montáži; kritické tesniace alebo kĺzavé styčné plochy by mali mať rezervu na odstránenie pre dokončenie.
4. Modularizácia a montáž: V prípade mimoriadne dlhých alebo veľkoprůměrových keramických rúrok zvážte segmentové obrábanie a presnú montáž, aby sa znížilo riziko poškodenia a uľahčila preprava.
