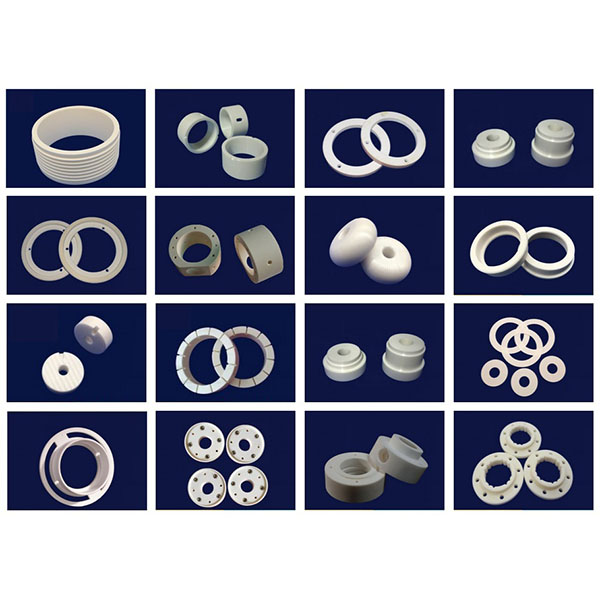

CNC obrábanie keramických krúžkov pre vysoko výkonné diely

Vďaka špecializovaným obrábacím strojom, diamantovým nástrojom a vyspelým procesom dosahujeme presné tvarovanie, nízke koeficienty trenia a vynikajúcu odolnosť proti opotrebeniu a korózii, prispôsobenú vysokej tvrdosti a krehkosti keramických materiálov. Vďaka týmto vlastnostiam sú naše výrobky široko použiteľné na ložiskové krúžky, sedlá ventilov, senzorové krúžky, tesniace podložky a rôzne prstencové komponenty pracujúce za vysokých teplôt, pri vysokom opotrebení alebo v korozívnych podmienkach.

Zariadenia a nástroje:

1. Stroje a tuhosť: Vybavené vysoko tuhými CNC sústruhmi, trojosovými a päťosovými CNC obrábacími centrami, vnútornými a vonkajšími valcovými brúskami, honovacími strojmi, presnými sústružno-brúsnymi kombinovanými strojmi a špecializovanými mikropresnými obrábacími zariadeniami, ktoré spĺňajú požiadavky na upínanie, polohovanie a opakovanú presnosť pre komponenty s malým priemerom, vysokým pomerom priemeru k hrúbke a tenkostenné krúžkové komponenty.
2. Nástroje a spotrebný materiál: Pomocou diamantových vnútorných a vonkajších sústružníckych nástrojov, diamantových fréz, diamantových brúsnych kotúčov, ultra tvrdých nástrojov s povlakom a spotrebného materiálu na jemné brúsenie optimalizujeme geometriu nástrojov a parametre rezania/brúsenia keramiky, aby sme znížili riziko odlupovania, praskania a tepelného poškodenia.
3. Pomocné zariadenia: Vysoko presné vretená, upínacie zariadenia s reguláciou teploty, systémy chladenia s ultra vysokým tlakom a systémy filtrácie častíc, zariadenia na potlačenie vibrácií a špecializované upínacie zariadenia (tŕne, puzdrá, elastické polohovacie zariadenia) na zabezpečenie stability obrábania a integrity povrchu.

Hlavné metódy obrábania pre CNC obrábanie keramických krúžkov:

1. Presné sústruženie a vnútorné/vonkajšie vŕtanie: Používa sa na stanovenie referenčných bodov na polotovaroch, koncentrické polohovanie a polodokončovanie, aby sa zabezpečilo vyrovnanie vnútorných a vonkajších osí a zhoda referenčných bodov čelnej plochy.
2. Vnútorné a vonkajšie brúsenie a honovanie: Používajú sa procesy diamantového brúsenia a jemného honovania na dosiahnutie prísnych radiálnych tolerancií a nízkej drsnosti povrchu, ktoré spĺňajú požiadavky na valivé alebo kĺzavé uloženie.
3. Obrábanie s ultrazvukovou vibráciou (USM) a ultrajemné brúsenie: Znižuje rezné sily a potláča šírenie trhlín, čo je vhodné najmä pre tenkostenné alebo vysoko krehké keramické prstencové konštrukcie.
4. EDM a mikroobrábanie: Pre lokálne tvarovanie a orezávanie zložitých geometrií, vnútorných/vonkajších drážok, polohovacích drážok alebo veľmi malých otvorov.
5. Leštenie a chemicko-mechanické leštenie (CMP): Vytvára zrkadlový povrch na tesniacich kontaktných plochách alebo kĺzavých styčných plochách, čím sa znižuje trenie a zvyšuje tesnosť a životnosť.

Chladenie, odstraňovanie triesok a upínanie:

1. Stratégie chladenia: Používajte riadené chladenie a filtrované mazivá v kombinácii s upínacími prípravkami s reguláciou teploty alebo cirkuláciou chladenia, aby sa zabránilo lokálnemu zvýšeniu teploty, ktoré by mohlo spôsobiť tepelné napätie a rozmerovú odchýlku.
2. Odstraňovanie triesok a čistenie: Optimalizujte dráhy nástrojov a kanály na odstraňovanie triesok pre prstencové diely v kombinácii s ultrazvukovým a vysokotlakovým čistením, ofukovaním vzduchom a procesmi odstraňovania triesok vákuom, aby sa zabránilo usadzovaniu častíc v styčných alebo tesniacich plochách, ktoré by mohli ovplyvniť výkon.
3. Riešenia upínania: Vlastné tŕne, sústredené upínacie prípravky, elastické upínanie a viacbodové podporné konštrukcie na zabezpečenie stability a zabránenie deformácii tenkostenných alebo štíhlych prstencových dielov počas obrábania.

Obrábateľné materiály a typické aplikácie pre CNC obrábanie keramických krúžkov:

1. Typické materiály: oxid hlinitý (Al2O3), nitrid kremíka (Si3N4), karbid kremíka (SiC), nitrid hliníka (AlN), funkčné keramické kompozitné materiály a keramika s povlakom.
2. Typické aplikácie: ložiskové krúžky, krúžky ventilových sediel, tesniace krúžky, polohovacie krúžky, komponenty krúžkov na reguláciu a meranie tekutín, ochranné krúžky senzorov, opotrebovateľné a koróziou odolné prstencové komponenty pre polovodičové a chemické zariadenia a vysoko presné krúžky pre lekárske a analytické prístroje.

Odporúčania pre konštrukciu a hľadiská výroby:

1. Hrúbka steny a konštrukcia prierezu: Vyhnite sa príliš tenkým stenám a nadmernému pomeru vnútorného/vonkajšieho priemeru; v prípade potreby vyhraďte oblasti upínania/podpory alebo pridajte prstencové výstužné rebrovanie počas fázy návrhu, aby ste zlepšili vyrobiteľnosť a spoľahlivosť počas prevádzky.
2. Zaoblenia a zrážky: Na vnútorných/vonkajších otvoroch, čelách a kontaktných hranách zabezpečte vhodné zaoblenia alebo zrážky, aby sa znížila koncentrácia napätia a uľahčilo sa obrábanie a montáž.
3. Prípustné odchýlky a tolerancie: Jasne špecifikujte prípustné odchýlky obrábania a tolerancie; kritické tesniace alebo valivé styčné plochy by mali zachovať odstrániteľný materiál pre konečnú úpravu a nastavenie.
4. Modulárne obrábanie: V prípade krúžkov s veľmi veľkým priemerom alebo mimoriadne dlhých krúžkov zvážte segmentové obrábanie a presné montážne spoje, aby sa znížilo riziko poškodenia a uľahčila kontrola a preprava.
