CNC obrábanie keramických dielov pre pokročilé systémy

Vďaka presným obrábacím strojom, diamantovým nástrojom a špecializovaným prípravkom dosahujeme stabilnú výrobu zložitých tvarov, presných rozmerov a vynikajúcej povrchovej úpravy. Tieto schopnosti sa široko uplatňujú pri výrobe funkčných komponentov pre zdravotnícke zariadenia, polovodiče, letecký priemysel, chemické spracovanie, reguláciu tekutín, senzory a v prostrediach s vysokou teplotou a vysokou koróziou.

Zariadenia a nástroje:

1. Stroje a tuhosť: Vybavené vysoko tuhými CNC sústruhmi, trojosovými a päťosovými CNC obrábacími centrami, vnútornými a vonkajšími valcovými brúskami, honovacími strojmi, presnými sústružno-brúsnymi kombinovanými strojmi, ultrapresnými vertikálnymi a horizontálnymi brúskami a špecializovanými zariadeniami na mikroobrábanie, ktoré zabezpečujú presnosť polohovania a opakovatelnosti pre dlhé hriadele, tenkostenné diely, zložité dutiny a komponenty s mikroprvkami.
2. Nástroje a spotrebný materiál: Použitím diamantových sústružníckych nástrojov, diamantových fréz, diamantových brúsnych kotúčov, polykryštalických diamantov (PCD) a ultra tvrdých nástrojov s povlakom spolu so špecializovaným spotrebným materiálom na jemné brúsenie a chladiacimi/mazacími prostriedkami optimalizujeme geometriu nástrojov a parametre rezania/brúsenia pre rôzne keramické materiály, aby sme znížili riziko odlupovania, praskania a tepelného poškodenia.
3. Pomocné systémy: Vysoko presné vretená, teplotne regulované/termostatické upínacie zariadenia, ultra vysokotlakové chladiace a filtračné systémy, zariadenia na potlačenie vibrácií, online meranie a automatizované systémy nakladania/vykladania na zvýšenie stability obrábania a konzistencie výroby.

Hlavné metódy obrábania pre CNC obrábanie keramických dielov:

1. Presné sústruženie a vŕtanie: Používa sa na stanovenie referenčných bodov, opracovanie polotovarov a tvarovanie blízko konečného tvaru, aby sa zabezpečila súosovosť a zhoda referenčných bodov čelnej plochy.
2. Diamantové brúsenie a honovanie: Prostredníctvom hrubého a jemného brúsenia a honovania sa dosahujú prísne radiálne tolerancie, valcovitosť a nízka drsnosť povrchu, vhodné pre tesniace povrchy, styčné povrchy a kontaktné povrchy ložísk.
3. Obrábanie s ultrazvukovou vibráciou (USM) a ultrajemné brúsenie: Znižuje reznú silu pri rezaní krehkej keramiky, potláča šírenie trhlín a zlepšuje integritu hrán tenkostenných a štíhlych konštrukcií.
4. EDM a mikroobrábanie: Na formovanie a orezávanie zložitých vnútorných dutín, úzkych priestorov, hlbokých drážok a mikrootvorov, ktoré sú ťažko dostupné.
5. Leštenie a chemicko-mechanické leštenie (CMP): Vytvárajte zrkadlové povrchy na tesniacich plochách alebo na dosadacích plochách s vysokými požiadavkami, aby ste ďalej znížili trenie, zlepšili tesnenie a predĺžili životnosť.

Chladenie, odstraňovanie triesok a upevňovanie:

1. Stratégie chladenia: Používajte riadené chladenie, filtráciu častíc a adaptívne mazivá v kombinácii s upínacími zariadeniami s reguláciou teploty alebo chladiacimi cirkulačnými systémami, aby ste zabránili lokálnemu zvýšeniu teploty, ktoré by mohlo spôsobiť tepelné napätie a rozmerovú odchýlku.
2. Odstraňovanie triesok a čistenie: Optimalizujte dráhy nástrojov a trasy odstraňovania triesok, vybavené ultrazvukovým a vysokotlakovým čistením, ofukovaním vzduchom a vákuovým odstraňovaním triesok, aby sa zabránilo usadzovaniu častíc v obrábaných povrchoch alebo ovplyvňovaniu presnosti.
3. Riešenia upínania: Vlastné tŕne, koncentrické upínacie prípravky, viacbodové podpery a elastické upínacie konštrukcie na zníženie upínacieho namáhania, zabránenie deformácii tenkostenných dielov a zabezpečenie opakovatelnosti obrábania.

Obrábateľné materiály a typické aplikácie pre CNC obrábanie keramických dielov:

1. Obrábateľné materiály: oxid hlinitý (Al2O3), nitrid kremíka (Si3N4), karbid kremíka (SiC), nitrid hlinitý (AlN), oxid zirkónia (ZrO2) a rôzne funkčné keramické kompozity a keramika s povlakom.

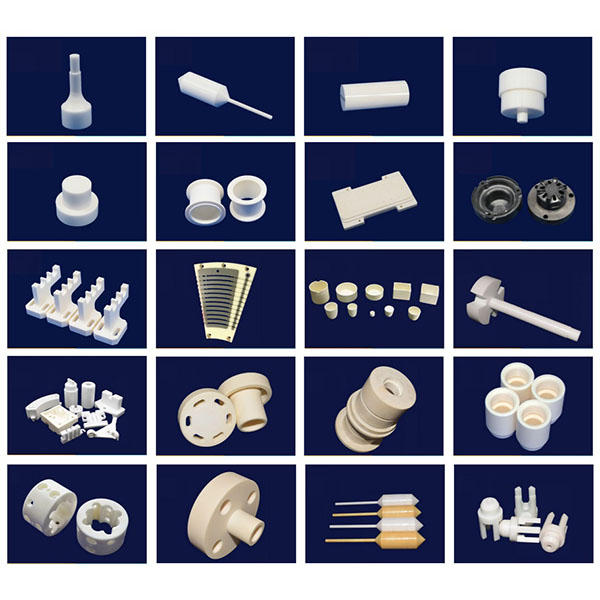

2. Typické aplikácie: Komponenty zdravotníckych zariadení, diely na výrobu polovodičov, ochranné prvky senzorov, komponenty ventilov a regulácie tekutín, diely odolné proti opotrebeniu a korózii, trysky, presné izolačné komponenty a funkčné konštrukčné diely pre špeciálne prevádzkové podmienky.
