CNC obrábanie keramiky z oxidu hlinitého pre náročné použitie

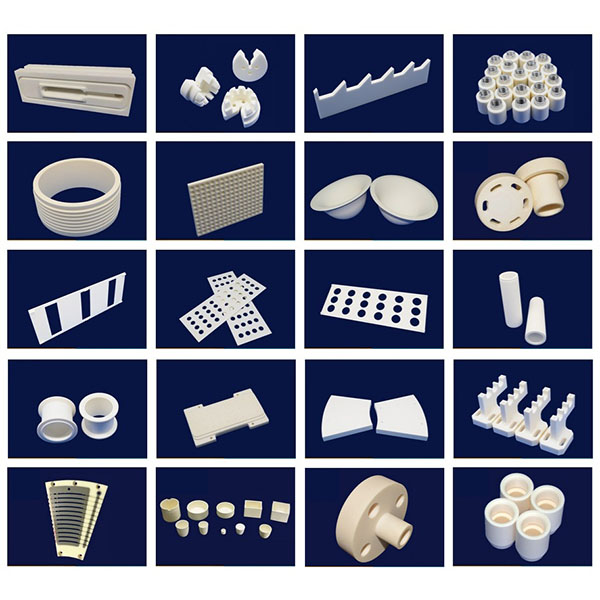

CNC obrábané keramické výrobky z oxidu hlinitého sa široko používajú v oblastiach, ako sú elektrická izolácia, tesniace komponenty, odolné vložky proti opotrebeniu, podpery senzorov, sedlá ventilov a vysokoteplotné konštrukčné diely.

Hlavné výhody CNC obrábania keramiky z oxidu hlinitého:

1. Bohaté skúsenosti s obrábaním oxidu hlinitého, znalosť charakteristík lomu materiálu a odstraňovania triesok, čím sa znižuje miera chybovosti spracovania.
2. Presná kontrola rozmerov a geometrie, podporujúca požiadavky na presnosť na úrovni mikrónov alebo vyššiu (v závislosti od geometrie a materiálu).
3. Diamantové nástroje a ultrajemné brúsne/leštiace procesy na zabezpečenie nízkej drsnosti a dobrej geometrickej formy vnútorných otvorov a styčných plôch.
4. Profesionálne upínacie, teplotné a vibračné riešenia na zníženie namáhania pri obrábaní a rizika deformácie tenkostenných dielov.
5. Kompletné systémy riadenia kvality a funkčného testovania na podporu validácie prototypov a konzistentnej dodávky sérií.

Zariadenia a nástroje:

1. Stroje: Vysoko tuhé CNC sústruhy, trojosové a päťosové obrábacie centrá, vnútorné/vonkajšie valcové brúsky, kombinované sústružno-brúsne stroje a ultrapresné vretená na viacoperčné obrábanie vonkajších profilov, vnútorných otvorov, čelných plôch a zložitých dutín.
2. Nástroje a spotrebný materiál: Diamantové sústružnícke nástroje, diamantové frézy, diamantové brúsne kotúče, PCD nástroje a ultra tvrdé nástroje s povlakom, v kombinácii s ultra jemnými brúsivami a leštiacim spotrebným materiálom; geometria nástrojov a parametre rezania/brúsenia sú optimalizované pre rôzne druhy oxidu hlinitého.
3. Pomocné systémy: Regulácia teploty a termostatické zariadenia, zariadenia na potlačenie vibrácií, ultra vysokotlakové chladenie s filtrovaním častíc, online meranie a automatizované systémy nakladania/vykladania na zlepšenie stability obrábania a konzistencie dávok.

Hlavné metódy obrábania pre CNC obrábanie keramiky z oxidu hlinitého:

1. Presné sústruženie a vŕtanie: Stanovenie vonkajších a vnútorných referenčných bodov, vykonávanie hrubovacích a polohrubovacích operácií a kontrola súosovosti a axiálnych rozmerov.
2. Diamantové brúsenie a honovanie: Použitie hrubovacích, dokončovacích a honovacích priechodov na dosiahnutie prísnych tolerancií vnútorného otvoru a nízkej drsnosti povrchu, vhodné pre ložiskové uloženia a tesniace rozhrania.
3. Obrábanie s pomocou ultrazvukových vibrácií (USM): Použite ultrazvukové vibrácie pri tenkostenných, štíhlych alebo zložitých prvkoch, aby ste znížili rezné sily a potlačili šírenie trhlín.
4. EDM a mikroobrábanie: Presne orežte lokálne geometrie, ktoré sa ťažko obrábajú priamo, ako sú zložité vnútorné dutiny, slepé otvory a polohovacie drážky.
5. Leštenie a chemicko-mechanické leštenie (CMP): Vytvorte zrkadlovo hladké povrchy na tesniacich plochách a kritických styčných plochách, aby ste znížili trenie a minimalizovali zachytávanie častíc.

Chladenie, odstraňovanie triesok a konštrukcia upínacích prípravkov:

1. Stratégie chladenia: Používajte kontrolované chladenie a vysoko filtrované mazivá a v prípade potreby ich kombinujte s cirkuláciou chladiacej kvapaliny a upínacími prípravkami s reguláciou teploty, aby ste zabránili lokálnemu prehriatiu, tepelnej záťaži alebo rozmerovej odchýlke.
2. Odstraňovanie triesok a čistenie: Optimalizujte dráhy nástrojov a kanály na odstraňovanie triesok a používajte ultrazvukové a vysokotlakové čistenie, vákuové odstraňovanie triesok a ofukovanie vzduchom, aby sa zabránilo usadzovaniu častíc v obrábaných povrchoch a ovplyvňovaniu presnosti montáže.
3. Riešenia upínania: Vlastné tŕne, koncentrické podpery a viacbodové upínacie prípravky s použitím elastických polohovacích a rozptyľujúcich napätie konštrukcií na zníženie koncentrácií napätia spôsobených upínaním a zabránenie deformácii tenkostenných dielov.

Obrábateľné materiály a typické aplikácie:

1. Materiály: Rôzne keramické materiály na báze oxidu hlinitého (Al2O3 rôznych kvalít a modifikované systémy), kompozitné keramické materiály na báze oxidu hlinitého a keramické materiály s povlakom z oxidu hlinitého.
2. Typické aplikácie: Elektrické a elektronické izolačné komponenty, keramické puzdrá a vložky, tesniace krúžky a sedlá ventilov, vložky odolné proti opotrebeniu, nosné konštrukcie senzorov, komponenty čerpadiel a regulácie tekutín, lekárske a optické diely atď.

Odporúčania pre konštrukciu a poznámky k výrobe:

1. Hrúbka steny a pomer dĺžky k priemeru: Vyhnite sa príliš tenkým stenám alebo príliš veľkým pomerom dĺžky k priemeru. V prípade potreby zachovajte upínacie plochy alebo pridajte výstužné rebrá do návrhu, aby ste zlepšili vyrobiteľnosť a konečnú pevnosť dielu.
2. Zrážané hrany a zaoblenia: Na vstupoch otvorov, čelách a montážnych hranách zabezpečte vhodné zrážané hrany alebo zaoblenia, aby sa znížila koncentrácia napätia a uľahčil priechod nástroja a montáž.
3. Prípravok na obrábanie a tolerancie: Na výkresoch jasne špecifikujte prípravky na hrubovanie a dokončovanie a tolerancie montážneho uloženia; na kritických styčných plochách ponechajte materiál na konečné brúsenie a skúšobné uloženie.
4. Spekaním a rozmerové odchýlky: Zohľadnite rozmerové odchýlky a zvyškové napätia po spekaní oxidu hlinitého; v prípade potreby ponechajte rezervu na obrábanie alebo použite kompenzačné stratégie v procese.

Presnosť obrábania a kvalita povrchu:

1. Rozmerová a geometrická presnosť: Prostredníctvom postupného obrábania, online merania a korekcie je možné prísne kontrolovať vonkajší priemer, vnútorný priemer, súosovosť a paralelnosť čelnej plochy, aby sa splnili požiadavky na vysokú presnosť montáže.
2. Drsnosť povrchu: Kombináciou procesov brúsenia, honovania a leštenia je možné dosiahnuť povrchy s nízkou hodnotou Ra na vnútorných otvoroch a styčných plochách, čím sa zlepší plynulosť chodu a životnosť.
3. Kontrola chýb: Minimalizujte praskliny, odlupovanie a vtrúseniny optimalizáciou parametrov procesu, postupným odstraňovaním napätia a nevyhnutnými mikroskopickými alebo nedestruktívnymi kontrolami (napr. optická mikroskopia, X/CT).
