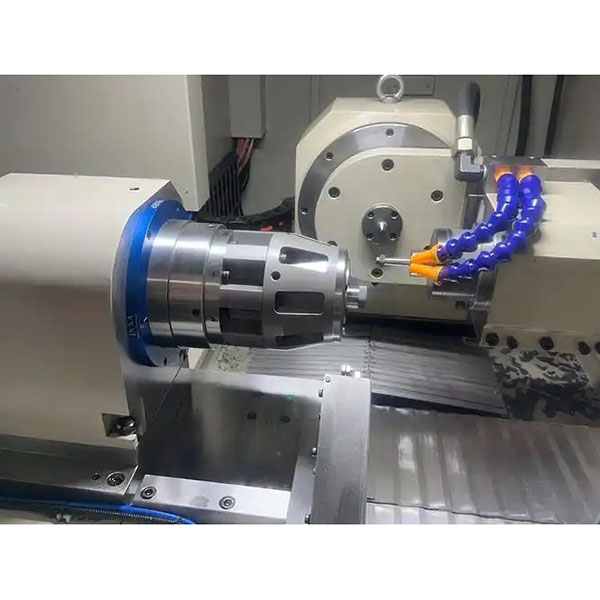

CNC brúsenie pre presné tolerancie a jemné povrchové úpravy

CNC brúsenie môže zahŕňať viacero typov, vrátane vonkajšieho valcového brúsenia, vnútorného brúsenia, bezhrotového brúsenia, povrchového brúsenia, profilového/tvarového brúsenia a brúsenia nástrojov. Je vhodné pre vysoko presné obrábanie náročných materiálov, ako sú kovy, keramika a tvrdé zliatiny.

Hlavné výhody CNC brúsenia:

1. Vysoká rozmerová a geometrická presnosť: bežne stabilná na úrovni ±0,005–±0,01 mm alebo lepšia. Kontrola guľatosti, valcovitosti, rovinnosti a kolménosti je spoľahlivejšia.
2. Nízka drsnosť povrchu: drsnosť povrchu Ra zvyčajne dosahuje 0,2–0,8 μm (v závislosti od materiálu a kotúča), čo spĺňa požiadavky na ložiská, tesnenia a kĺzavé uloženia.
3. Stabilita a konzistentnosť: CNC programy, konštantná rýchlosť/konštantná povrchová rýchlosť a kompenzácia kotúča zabezpečujú konzistentnosť šarže a znižujú kolísanie procesu.
4. Vhodné pre ťažko obrobiteľné materiály: spoľahlivo obrába kalenú oceľ, tvrdé zliatiny, keramiku, zliatiny titánu, zliatiny na báze niklu a iné vysoko tvrdé alebo krehké materiály.
5. Ekonomické a spoľahlivé: zlepšuje úspešnosť v konečnej fáze dokončovania, čím znižuje náklady na následné opravy a prepracovanie.

Materiály a typy obrobkov vhodné pre CNC brúsenie:

1. Materiály: kalené/popúšťané ocele, nehrdzavejúca oceľ, zliatiny hliníka (vyžaduje sa prispôsobenie kotúča), zliatiny medi, zliatiny titánu, zliatiny na báze niklu, tvrdé zliatiny (karbidy), keramika, sklokeramika atď.
2. Obrobené diely: hriadele, puzdrá, kĺzavé prvky, kontúry foriem, rezné nástroje a meradlá, jadrá a sedlá ventilov, hriadele a rotory čerpadiel, posuvníky lineárnych vedení, presné ploché diely atď.

Typy brúsnych kotúčov:

1. Oxid hlinitý (A/WA): všeobecné oceľové diely a materiály strednej tvrdosti.
2. Karbid kremíka (GC): vhodný pre liatinové, neželezné kovy a krehké materiály.
3. Diamant (D): vhodný pre tvrdé zliatiny (cementovaný karbid), keramiku a sklokeramiku.
4. Kubický nitrid bóru (CBN): vhodný pre tvrdené ocele a železné materiály s vysokou tvrdosťou; vysoká účinnosť a nízke opotrebenie.

Vybavenie a konfigurácia:

1. Zariadenie: CNC vonkajšie/vnútorné brúsky, CNC bezhrotové brúsky, CNC povrchové brúsky, CNC profilové brúsky, CNC brúsky na nástroje. Uprednostňujte vretená s vysokou tuhosťou, presné vodiace lišty a stabilný chladiaci systém.
2. Typy spojov: vitrifikované (keramické), živicové, kovové, galvanizované atď. Vyberajú sa podľa požiadaviek na materiál a presnosť.
3. Veľkosť a tvrdosť zrna brúsneho kotúča: jemné zrno a stredná tvrdosť pre dokončovacie brúsenie; hrubšie zrno a vyššia tvrdosť pre hrubé brúsenie. Musí vyvažovať samonastaviteľnosť a zachovanie tvaru.
4. Upínanie a podpora: trojčelisťové/štvorčelisťové skľučovadlá, stredy a stredové otvory, bezstredové podpery a regulačné kotúče. Pre tenkostenné diely používajte špeciálne upínacie prípravky a upínanie s nízkym namáhaním.

Nastavenie parametrov procesu:

1. Rýchlosť povrchu kotúča (obvodová): nastavte podľa materiálu kotúča a materiálu obrobku, zvyčajne 20–45 m/s; CBN/diamant môže byť vyšší (dodržujte bezpečnostné špecifikácie zariadenia a kotúča).
2. Posuv a hĺbka rezu: malé hĺbky a rovnomerný posuv na kontrolu tepla a deformácie. Pri dokončovacom brúsení sa používajú mikro rezy a iskrenie.
3. Chladenie a mazanie: dostatočné, cielené chladenie na zníženie tepelnej deformácie a rizika spálenia. Presnosť filtrácie zabezpečuje čistotu chladiacej kvapaliny.

Referenčný postup:

1. Predspracovanie: skontrolujte výkresy a tolerancie; potvrďte stav tepelného spracovania materiálu; vyberte typ kotúča, zrno a spojivo; nastavte chladiacu kvapalinu a úroveň filtrácie.
2. Upínanie a vyrovnanie: zabezpečte súosovosť a konzistentnosť referenčných bodov; v prípade hriadeľových dielov zabezpečte presnosť stredového otvoru a pevnú oporu.
3. Hrubé a dokončovacie brúsenie: odstráňte prírastok pri hrubom brúsení, potom dokončite brúsenie na požadovanú veľkosť; pre kritické povrchy použite meranie iskrenia a programovanú kompenzáciu.
4. Obrábanie a kompenzácia: použite diamantové brúsne nástroje alebo obrábanie počas procesu na udržanie tvaru a ostrosti kotúča; naprogramujte kompenzáciu rozmerov a kompenzáciu tepelného posunu.
5. Kontrola a odstraňovanie ostrých hrán: vykonajte rozmerové a geometrické kontroly počas procesu/mimo procesu; v prípade potreby vykonajte jemné odstraňovanie ostrých hrán a čistenie.

Kontrola kvality a kontrola:

1. Rozmery a geometria: na kontrolu veľkosti, kruhovitosti, rovinnosti, súosovosti atď. použite mikrometre, meradlá otvorov, vzduchové meradlá, zátkové/krúžkové meradlá, testery kruhovitosti a CMM.
2. Kvalita povrchu: používajte tester drsnosti pre Ra/Rz; mikroskopickú kontrolu na spáleniny, praskliny a ryhy.
3. Stabilita: vytvorte štatistiky SPC, rutiny kontroly prvého kusu/v priebehu výroby/konečnej kontroly; zaznamenávajte životnosť kotúča a cykly obrusovania, monitorujte teplotný posun a rozmerové trendy.
4. Sledovateľnosť: poskytujte kontrolné správy, záznamy o materiáloch a tepelnej úprave a protokoly o parametroch procesu.

Bežné scenáre použitia CNC brúsenia:

1. Ložiská a tesniace komponenty: drážky, krúžky, tesniace povrchy.
2. Hydraulika a pneumatika: jadrá ventilov, sedlá ventilov, posuvné diely, kde je kritická kruhovitosť a drsnosť.
3. Nástroje a meradlá: odľahčovacie plochy, tvarové brúsenie a dimenzovanie meradiel.
4. Formy a presné profily: dutiny, jadrá, vodiace stĺpiky a puzdrá, vložky a presné ploché časti.
5. Letecký a medicínsky priemysel: kritické styčné plochy a mikro prvky z vysoko pevných materiálov s vysokou tvrdosťou.
6. Elektronika a polovodiče: presné plochy, vodiace lišty a kontaktné plochy chladičov.

Porovnanie CNC brúsenia s sústružením, frézovaním a rôznymi typmi brúsenia:

1. Sústruženie a frézovanie: vysoká účinnosť a flexibilné vytváranie tvarov, ale konečná presnosť a kvalita povrchu sú zvyčajne nižšie ako pri jemnom brúsení; často sa kombinuje s brúsením.
2. Vonkajšie/vnútorné brúsenie: používa sa na vysokopresné dimenzovanie a geometrickú kontrolu rotačných plôch a otvorov.
3. Bezhrotové brúsenie: vysoko efektívne riešenie s vysokou konzistenciou pre spracovanie sériových hriadeľových dielov.
4. Brúsenie povrchov: zabezpečuje rovinnosť a drsnosť povrchu; vhodné pre referenčné povrchy.
5. Brúsenie profilov a nástrojov: dosahuje zložité krivky/profily a presné geometrie nástrojov s vysokou presnosťou formovania a prebrúsenia.
