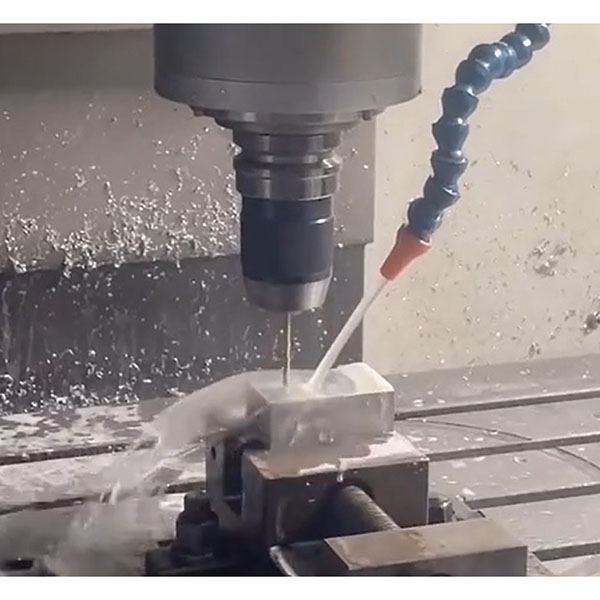

CNC vŕtanie pre presné otvory a presnosť

Vŕtanie CNC je vhodné pre priechodné otvory, slepé otvory, hlboké otvory, stupňovité otvory, zahlbované (vyhĺbené) otvory,
skosené otvory a otvory so závitom (závitovanie), ktoré pokrývajú viacero typov otvorov. V porovnaní s ručným obrábaním alebo
bežnými vŕtačkami ponúka CNC vŕtanie vysokú polohovú presnosť, dobrú opakovatelnosť, sledovateľné parametre procesu
a silnú konzistenciu dávok. Je to dôležitá predchádzajúca operácia pre následné vyvŕtavanie, vystružovanie,
závitovanie a polohovanie montáže.

Hlavné výhody CNC vŕtania

1. Vysoká presnosť polohy otvorov a opakovatelnosť: Numerické riadenie polohovania a viacosová interpolácia znižujú
   kumulatívnu chybu, čo je ideálne pre systémy otvorov a sústavy otvorov.
2. Automatizácia a efektívnosť: Sériové obrábanie viacerých otvorov, automatická výmena nástrojov prostredníctvom zásobníka nástrojov a makroprogramy cyklov
   zvyšujú produktivitu.
3. Schopnosť spracovávať viacero typov otvorov: Plytké otvory, hlboké otvory, otvory so závitom, stupňovité otvory, zahlbované
   otvory, predrozširovacie (prípravné) otvory.
4. Dobré prepojenie s následným dokončením: Stanovuje počiatočný geometrický dátum pre vŕtanie, vystružovanie, honovanie,
   rezanie závitov a lisovanie puzdier.
5. Obrábateľné materiály: uhlíková oceľ, legovaná oceľ, liatina, nehrdzavejúca oceľ, zliatiny hliníka, zliatiny medi,
   zliatiny na báze niklu, zliatiny titánu, technické plasty atď.
6. Sledovateľnosť údajov: Parametre, životnosť nástroja a výsledky dávok je možné zaznamenať na účely kontroly kvality a analýzy SPC
   .

Typické scenáre použitia CNC vŕtania

1. Mechanické komponenty: Priemyselné otvory, spojovacie otvory, polohovacie otvory, otvory pre priechod oleja.
2. Výroba foriem: Otvory chladiacich kanálov, otvory vyhadzovačov, predvŕtané otvory vodiacich stĺpikov, otvory pre závitové vložky
   .
3. Automobilový priemysel a energetické systémy: Otvory v krytoch, montážne otvory konzol, otvory pre príslušenstvo motora.
4. Elektronika a prístroje: Otvory na ventiláciu (odvod tepla), montážne otvory, presné malé otvory.
5. Letecký a medicínsky priemysel: Otvory v konštrukčných častiach z vysoko pevných zliatin, presné montážne otvory.
6. Hydraulika a pneumatika: Predvŕtanie otvorov pre telo ventilu a rozvádzač oleja.

Typy otvorov a ich vlastnosti

1. Prechodové otvory, slepé otvory: Štandardné vytvorenie priamych otvorov.
2. Hlboké otvory: Veľký pomer dĺžky k priemeru (L/D); možno použiť stratégie stupňovitého vŕtania alebo vŕtania pištoľou.
3. Stupňovité otvory, zložené otvory: Segmentované priemery pre uloženie a prispôsobenie spojovacích prvkov.
4. Zápustné otvory, zápustný otvor plus zrážka: Pre zapustenie hlavy skrutky a vyrovnaný vzhľad.
5. Otvory so závitom (závitovanie): Kontrolovaný priemer a hĺbka na zabezpečenie kvality závitu pri následnom závitovaní.
6. Kónické otvory, zväčšené (predzväčšené) otvory: Prípravné prvky pre polohovanie, tesnenie alebo interferenčné uloženie.
7. Polohovacie otvory, referenčné otvory: Referencie pre následné upnutie alebo presné obrábanie.

Typy zariadení

1. Vertikálne obrábacie centrum: Vysoká flexibilita, vhodné pre rôznorodé malé až stredné diely.
2. Horizontálne obrábacie centrum: Otočný stôl umožňuje obrábanie otvorov na viacerých plochách a koaxiálne riadenie systémov otvorov.
3. CNC portálový stroj: Obrábanie viacerých otvorov na veľkých doskách a konštrukčných dieloch.
4. Špecializovaný CNC vŕtací stroj: Vysoko efektívne sériové vŕtanie otvorov a vysokorýchlostné obrábanie malých otvorov.
5. Kombinovaný sústruh a fréza: Vytvára radiálne, bočné a závitové otvory na rotačných dieloch v jednom nastavení.
6. Vŕtačky na hlboké otvory a vŕtačky na hlboké otvory: Vhodné pre mimoriadne dlhé hlboké otvory, olejové kanály a vysoké požiadavky na priamosť.
   Nástroje a upínacie systémy

Nástroje a upínacie systémy

1. Vrtáky (HSS, z masívneho karbidu, povlaky ako TiAlN, AlCrN, DLC): Všeobecné vytváranie otvorov.
2. Vrtáky z tvrdeného karbidu, vrtáky na hlboké otvory: Dlhá vodiaca konštrukcia pre stabilný odvod triesok.
3. Vrtáky s vymeniteľnými platničkami: Veľké otvory, vysoká účinnosť a nižšie náklady na kus.
4. Krokové vrtáky, kombinované vrtáky: Vytvárajú segmenty s viacerými priemermi v jednom priechode, čím sa znižuje počet výmen nástrojov.
5. Bodové vrtáky, stredové vrtáky: Zabraňujú posúvaniu väčších vrtákov a zlepšujú presnosť polohy.
6. Vyvŕtavacie nástroje, nástroje na zväčšovanie otvorov (ako korekčné/preddokončovacie): Úprava priemeru po vŕtaní.
7. Predvŕtačky pred závitovaním, nástroje na zrážanie hrán: Pripravujú vstupy pre závity a otvory.
8. Držiaky nástrojov a upínanie: Držiaky BT/HSK, upínacie, hydraulické držiaky znižujú radiálne háčkovanie. Držiaky s priechodným chladením
   zlepšujú odvod triesok a životnosť nástroja v hlbokých otvoroch.

Referenčný postup vŕtania CNC

1. Technická kontrola: Potvrďte priemer, toleranciu, hĺbku, požiadavky na polohu/koaxialitu, materiál a tvrdosť,
   nasledujúce operácie.
2. Výber referenčného bodu a upínanie: Vyberte stabilné polohovacie plochy/otvory. V prípade systémov s viacerými otvormi naplánujte postup
   tak, aby sa znížila kumulatívna chyba.
3. Programovanie a nastavenie parametrov: Otáčky vretena, posuv, hĺbka rezu, stratégia vŕtania po krokoch (peck), spôsob chladenia
   .
4. Centrovanie a predvŕtanie: Centrovacie vŕtanie/bodové vŕtanie, aby sa zabránilo kĺzaniu a posúvaniu vŕtov s veľkým priemerom.
5. Hrubé vŕtanie: Použite vrtáky s vhodnou geometriou a dizajnom drážok; kontrolujte tvar triesok (segmentové alebo stočené) pre
   odvod.
6. Stratégia hlbokého vŕtania (ak je potrebná): Peckové vyťahovanie plus vysokotlakové vnútorné chladenie, aby sa zabránilo dlhému ovíjaniu triesok
   a tepelnému poškodeniu.
7. Príprava na dokončenie: Nechajte primeranú rezervu v závislosti od toho, či nasleduje vŕtanie alebo vystružovanie (napr. rezerva na vystružovanie
   0,1 až 0,3 mm; rezerva na vŕtanie podľa konečných požiadaviek na presnosť).
8. Zväčšenie otvoru, polodokončenie (voliteľné): Zlepšite kruhovitosť a priblížte sa k konečnej veľkosti.
9. Závitovanie základného otvoru, zahlbovanie, zrážanie hrán: Spracujte podľa noriem pre závity a špecifikácií spojovacích prvkov.
10. Meranie počas procesu (voliteľné): Dotyková sonda alebo ručné meradlá na overenie polohy a hĺbky kľúčových otvorov.
11. Odstraňovanie ostrých hrán a čistenie: Odstráňte ostré hrany a zvyšky z priečnych otvorov, aby ste zabezpečili montáž a priechod tekutiny.
12. Konečná kontrola a zaznamenanie: Archivácia veľkosti, polohovej presnosti, hĺbky a stavu povrchu.

Kľúčové referenčné parametre procesu pre CNC vŕtanie

1. Rýchlosť vretena: Na základe materiálu a priemeru vrtáka (hliník umožňuje vyššiu rýchlosť otáčania; tvrdené materiály vyžadujú nižšiu
   rýchlosť a výber karbidu).
2. Rýchlosť posuvu: Nastavte podľa priemeru otvoru a materiálu nástroja. Nadmerný posuv spôsobuje odlupovanie alebo drsné steny; príliš nízky
   posuv zvyšuje trenie a zahrievanie.
3. Hĺbka vŕtania: Pri hlbokých otvoroch alebo lepkavých materiáloch kontrolujte jednotlivé prírastky posuvu pre odstraňovanie triesok (napr. každý
   vrt 1 až 3 krát priemer vrtáka alebo podľa hĺbky).
4. Spôsob chladenia: Vonkajšie plus vnútorné; pre hlboké otvory sa uprednostňuje vysokotlakové vnútorné chladenie. Zabráňte
   priľnutiu a spáleniu v zliatinách na báze nehrdzavejúcej ocele a niklu.
5. Vôľa nástroja: Kontrolujte radiálnu vôľu ≤ 0,02 mm (môže byť prísnejšia pred presným dokončením).
6. Monitorovanie životnosti nástroja: Zapisujte počet otvorov alebo čas rezania. Vymeňte, keď priemer prekročí toleranciu,
   objaví sa poškodenie povrchu alebo sa črepy sfarbia na modro/čierno.

Porovnanie CNC vŕtania s inými procesmi vytvárania otvorov

1. Vŕtanie: Najskôr rýchle vytvorenie otvoru; ekonomické a efektívne. Presnosť polohy a tvaru ovplyvňuje tuhosť a vedenie nástroja
   .
2. Vŕtanie: Koriguje súosovosť/polohu a presnosť priemeru existujúcich otvorov; vhodné pre veľké otvory alebo tesné
   tolerancie tvaru.
3. Vytváranie otvorov: Zlepšuje veľkosť priemeru a povrchovú úpravu; obmedzená schopnosť korigovať polohu; zvyčajne nasleduje po
   vŕtaní alebo vyvŕtaní.
4. Závitovanie: Vytvára vnútorné závity v pripravenom otvore; vyžaduje presný priemer a hĺbku otvoru.
5. Honenie, leštenie (valcovanie): Ďalej zlepšuje drsnosť povrchu a mikrogeometriu (používa sa pre vysokopresné otvory
   ).
6. EDM, laserové mikro-vŕtanie: Dopĺňa vŕtanie pre extrémne malé otvory alebo ťažko obrobiteľné materiály.

Bežné výzvy a kontrolné body

1. Ťažkosti s odstraňovaním triesok: Hluboké otvory, lepkavé materiály (nehrdzavejúca oceľ, hliník) vyžadujú vysokotlakové vnútorné
   chladenie a stratégie peck.
2. Posun vŕtačky, posun polohy otvoru: Použite stredové vrtáky a krátke vrtáky, potom prejdite na dlhšie vrtáky. Zabezpečte
   tuhosť upínania a sledujte opotrebenie nástroja.
3. Otřepy na stene otvoru a nekvalitná povrchová úprava: Optimalizujte posuv a rýchlosť; používajte ostré nástroje s povlakom a vykonávajte včasné
   odstraňovanie otřepov.
4. Opotrebenie a odlupovanie nástroja: Stanovte prahové hodnoty životnosti, sledujte farbu triesok a trendy priemeru. Pre tvrdé materiály
   uprednostňujte vrtáky z jemnozrnného karbidu alebo s vnútorným chladením.
5. Tepelné účinky a rozťažnosť: Sledujte posun rozmerov počas nepretržitej sériovej výroby a vykonávajte drobné úpravy kompenzácie nástroja
   .
