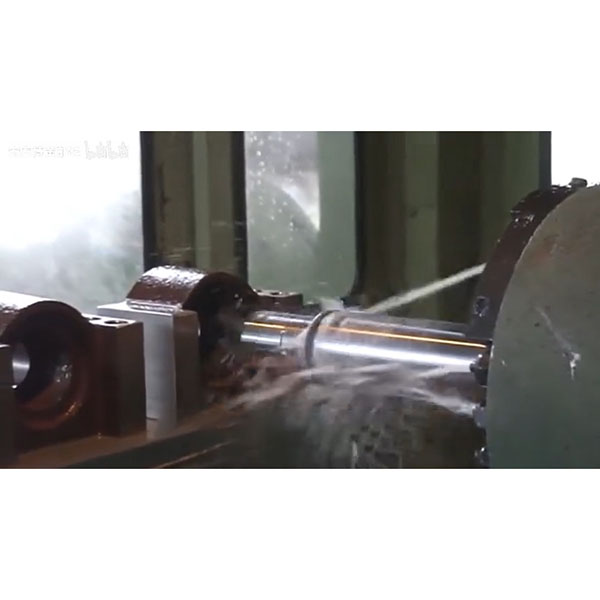

CNC vŕtacie služby pre otvory s veľkým priemerom a vysokou presnosťou

Vŕtanie CNC sa používa predovšetkým na zlepšenie presnosti priemeru otvoru, zvýšenie koaxiality a polohovej presnosti, zvýšenie kruhovitosti a kvality povrchu a vykonanie geometrickej korekcie v podmienkach veľkého priemeru alebo hlbokých otvorov. V porovnaní s jednoduchým vŕtaním alebo vystružovaním ponúka vŕtanie väčšie výhody pre veľké otvory, vysoké požiadavky na geometrickú presnosť a väčšie hĺbky.

Vhodné obrobky a typické scenáre pre CNC vŕtanie:

1. Veľké skrine: napríklad prevodovky, ložiskové dosky obrábacích strojov, skrine kompresorov, telá čerpadiel, telá ventilov.
2. Komponenty motorov a pohonov: bloky valcov, otvory ložísk, otvory ložísk kľukového hriadeľa.
3. Hydraulické a pneumatické systémy: hydraulické valce, ventilové bloky, systémy otvorov rozdeľovačov.
4. Formy a prípravky: otvory vodiacich stĺpikov základne formy, polohovacie otvory, vysoko presné otvory pre vložky.
5. Presné otvory: ložiskové sedlá, puzdrá s tesným/voľným uložením, otvory pre polohovacie kolíky.
6. Otvory vyžadujúce následné honovanie alebo lisovanie puzdier: používané ako predchádzajúce geometrické dokončenie.

Vybavenie a konfigurácie obrábania:

1. Vodorovná vyvrtávačka (HBM): vhodná pre veľké obrobky a viacstranné kompozitné obrábanie otvorov.
2. Obrábacie centrá (vertikálne/horizontálne): v kombinácii s nastaviteľnými vyvrtávacími hlavami na dosiahnutie jemného vyvrtávania a kompozitného obrábania povrchov.
3. Špecializované CNC vyvrtávacie stroje: pre vysoko stabilné hlboké otvory alebo systémy otvorov s vysokou koaxialitou.
4. Sústružno-frézovacie centrá: používajú excentrické vyvŕtavacie nástroje alebo poháňané revolvery na dosiahnutie korekcie otvorov a okolitých prvkov v jednom nastavení.

Systémy nástrojov a upínania obrobkov:

1. Nástroje na hrubé vŕtanie: vysoká konštrukčná tuhosť, používajú sa na odstraňovanie veľkých prídavkov.
2. Hlavy na jemné vŕtanie: mechanizmy radiálneho nastavenia na úrovni mikrometra pre presné dimenzovanie.
3. Nastaviteľné vyvážené vyvrtávacie hlavy: znižujú excentrické vibrácie pomocou protizávaží alebo automatického nastavenia.
4. Tlmené (antivibračné) vyvrtávacie tyče: pre obrábanie s dlhým previsom (hlboké otvory) na zníženie chvenia a rozmerovej odchýlky.
5. Kombinované vŕtacie nástroje: integrované obrábanie pre viacstupňové otvory, stupňovité otvory a zrážané hrany.
6. Materiály vložiek: povlečené karbidy (TiAlN, AlTiN, CVD povlaky), CBN (pre tvrdené ocele), PCD (pre zliatiny Al-Si).
7. Upevňovanie obrobkov: presné skľučovadlá, hydraulické/tepelne zmrštiteľné držiaky, modulárne systémy držiakov na zabezpečenie nízkeho výkyvu a stability.

Referenčný postup pre CNC vŕtanie:

1. Kontrola výkresu: potvrdenie tolerancie otvoru, geometrických požiadaviek (súosovosť, poloha, kruhovitosť, kolmosť), následných procesov (vŕtanie/vložky/honovanie).
2. Stanovenie referenčných bodov: naplánujte upínacie referenčné body a postup obrábania; najskôr obrábajte referenčné body (plochy, otvory), ktoré ovplyvňujú následné polohovanie.
3. Predobrábanie: vŕtanie alebo ponechanie primeranej tolerancie na odliatkoch/kovaných polotovaroch, zvyčajne celková tolerancia 0,3 až 1,5 mm v závislosti od priemeru otvoru.
4. Hrubé vŕtanie: odstráňte prídavok po vrstvách, kontrolujte hĺbku rezu a posuv, aby ste zabránili koncentrácii tepla a trhaní steny.
5. Polodokončovací vŕtanie (voliteľné): priblížte otvor k konečnej veľkosti a stabilizujte geometriu, aby ste znížili chyby pri jemnom vŕtaní.
6. Jemné vŕtanie: malá hĺbka rezu a stabilný posuv; použitie mikro-nastavenia nástroja a kompenzácie programu na dosiahnutie konečnej veľkosti.
7. Meranie počas procesu: použite dotykové sondy alebo externé meranie (vnútorné mikrometre, vzduchové meradlá) na overenie veľkosti a polohy; v prípade potreby použite kompenzáciu nástroja.
8. Sekundárne operácie (voliteľné): vystružovanie, honovanie, leštenie, lisovanie puzdier alebo rezanie závitov.
9. Čistenie a odstraňovanie ostrých hrán: odstráňte triesky a ostré hrany vo vnútri otvoru, aby ste zaistili kvalitu uloženia.
10. Konečná kontrola a záznamy: zaznamenajte rozmery, geometrickú presnosť a stav povrchu do systému sledovateľnosti kvality.

Kľúčové parametre procesu CNC vŕtania:

1. Rýchlosť vretena: na základe priemeru otvoru a materiálu nástroja; hrubé vŕtanie zvyčajne používa nízke až stredné rýchlosti, jemné vŕtanie primerane vyššie rýchlosti pre lepší povrch (napr. stovky až tisíce otáčok za minútu v závislosti od priemeru).
2. Posuv: vyšší pre hrubé vŕtanie (napr. 0,1 až 0,3 mm/ot), nižší pre jemné vŕtanie (napr. 0,02 až 0,12 mm/ot).
3. Hĺbka rezu na jeden priechod: hrubé vŕtanie 0,5 mm až 2,0 mm; jemné vŕtanie zvyčajne 0,05 mm až 0,25 mm na jeden priechod.
4. Chladenie: vysokotlakové alebo smerové chladenie na odstraňovanie triesok a reguláciu teploty; zabezpečte hladké odstraňovanie triesok pri hliníku a lepkavých materiáloch.
5. Kontrola excentricity nástroja: skontrolujte radiálnu excentricitu pred jemným vŕtaním (bežná požiadavka ≤0,01 mm, prísnejšia podľa tolerancie).
6. Strategia proti vibráciám: znížte posuv a hĺbku pri dlhých previsoch; používajte tlmené vŕtacie tyče a primerané pomery previsu (zvyčajne je ľahšie kontrolovať previs ≤6D).

Kontrola kvality a inšpekcia:

1. Kontrola rozmerov: vnútorné mikrometre, vzduchové meradlá a CMM na odber vzoriek a konečnú kontrolu kritických otvorov.
2. Geometrická kontrola: súosovosť, kruhovitosť, kolmivosť pomocou testerov kruhovitosti, CMM alebo rotačných meracích systémov.
3. Kvalita povrchu: meranie Ra/Rz pomocou testeru drsnosti; kontrola stopy po spálení, stopy po nástroji a vzory chvenia na stenách otvoru.
4. SPC a zaznamenávanie údajov: sledovanie rozmerových trendov a kriviek opotrebenia nástrojov vo veľkovýrobe s cieľom predvídať kompenzáciu.
5. Dokumenty o sledovateľnosti: archivujte materiály a dávky tepelného spracovania, parametre obrábania a meracie správy.

Porovnanie CNC vŕtania s inými procesmi výroby otvorov:

1. Vŕtanie: vysoká účinnosť pri vytváraní otvorov, ale obmedzená korekcia polohy a geometrická presnosť; často sa používa pred vŕtaním.
2. Vystružovanie: zlepšuje veľkosť a povrch, ale má slabú schopnosť korekcie polohy; bežne sa používa na dokončenie po vŕtaní.
3. Vŕtanie: zameriava sa na geometrickú korekciu a vysokú presnosť rozmerov; vhodné pre veľké otvory a vysoké požiadavky na geometrickú presnosť.
4. Honenie: dosahuje veľmi nízku drsnosť a menšiu geometrickú korekciu, často sa vykonáva po vŕtaní.
5. Leštenie (posilnenie povrchu otvoru): zlepšuje tvrdosť a povrchovú úpravu; vyžaduje vopred stabilnú geometriu otvoru.

Príklady použitia CNC vŕtania v priemysle:

1. Stavebné stroje a ťažké zariadenia: veľké základne, otvory na vyrovnanie skríň a otvory na ložiská.
2. Energetika a chemický priemysel: telá čerpadiel, skrine kompresorov, systémy otvorov telies ventilov.
3. Výroba automobilov a motorov: hlavné ložiskové otvory v blokoch valcov, ložiskové sedlá vačkových hriadeľov.
4. Letecký priemysel: geometrická korekcia vysoko presných konštrukčných dielov a otvorov mechanizmov.
5. Formy a presné nástroje: otvory vodiacich stĺpikov, polohovacie otvory a predvŕtané otvory pre chladiace kanály.
6. Hydraulické systémy: ventilové bloky, otvory pre priechod oleja, predbežné presné otvory pre viacplochové križujúce sa otvory.
